HR 8219

type SM · family 1VCP · 24.3 kV maximum anode voltage · L° deflection · 4 windings · 389 g

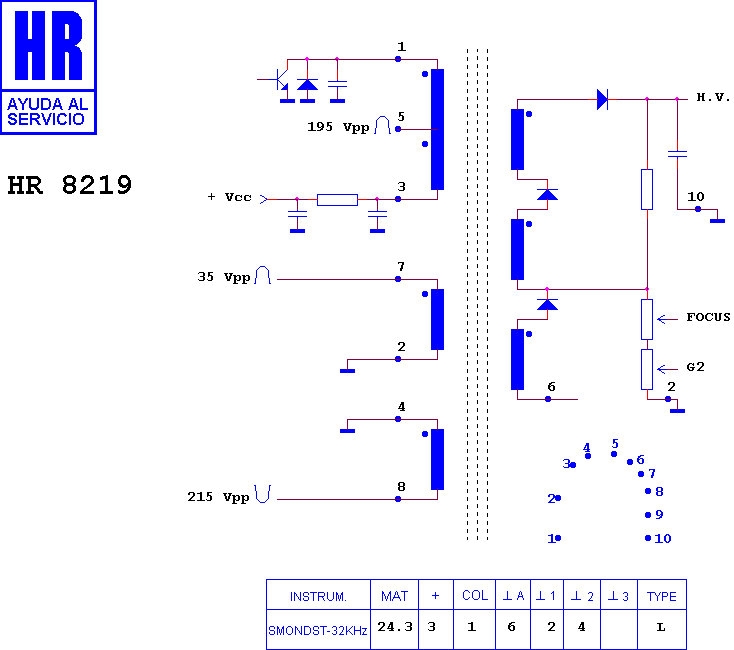

Schematic diagram for HR 8219
schematic

Manufacturer equivalents (2)

74736103330 · FCO 14 A 037

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6609 · HR 8174 · HR 6606 · HR 46170 · HR 7252 · HR 7255 · HR 6600 · HR 46179 · HR 7842 · HR 8248

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (15)

HYUNDAI H 7 CM 428 B · HYUNDAI HCM 427 B · HYUNDAI HCM 427/8 · HYUNDAI HCM 428 · HYUNDAI HCM 428 B · HYUNDAI HCM 428 E · HYUNDAI HCM 428 EV · HYUNDAI MONITOR · SAMSUNG 3939-14 S · SAMSUNG HCM 427 E · SAMSUNG MONITOR · ZENITH MONITOR · ZENITH ZCM 1426 · ZENITH ZCM 1426 X · ZENITH ZCM 1426 XT
