HR 46179

type SM · family 1WD · 17.3 kV maximum anode voltage · L° deflection · 4 windings · 474 g

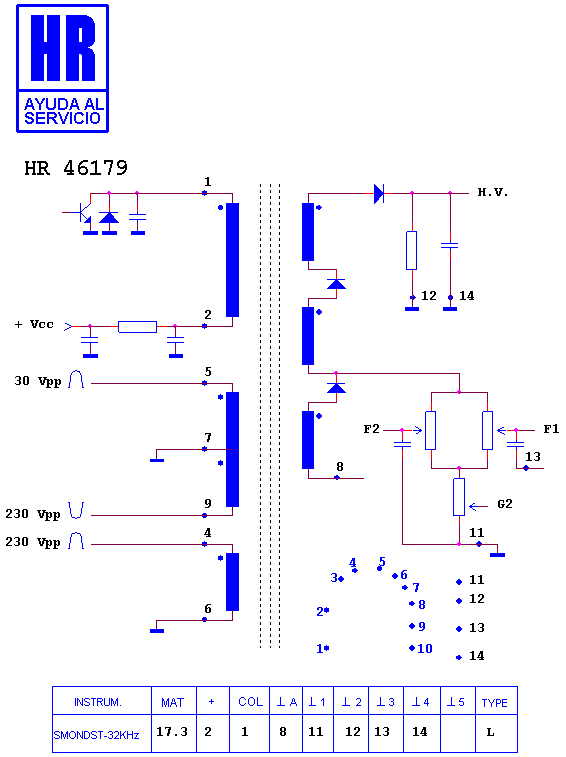

Schematic diagram for HR 46179
schematic

Manufacturer equivalents (14)

BH 26-10336 B · BH 26-10336 F · CF 0803 A · FEA 759 · FEA511 · FKH 17 A 001 · FKH 17 A 002 · LCE CF 0803 A · LZ 174 A 809 P · LZ 174 A 809 T · LZ 174 A 809 Y · TAD 53667 · Y 265451 · Y 265451 C

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7246 · HR 6258 · HR 8248 · HR 8219 · HR 46170 · HR 6600 · HR 6609 · HR 8174 · HR 6606

Notes

COD-046 ALWAYS THE COLOUR CABLE COINCIDENT WITH THE ORIGINALMATCHES THE SAME COLOUR CABLE IN THE HR.

Fitted to (52)

ADI E 40 · ADI M 510 · ADI MICROSCAN · ADI MICROSCAN 4 · ADI MICROSCAN M 510 · ADI MONITOR · ADI PD 695 · ADI PROVISTA E 40 · ADI VD 645 · ADI VD 695 · COMPAQ MONITOR · COMPAQ PE 1110 · COMPAQ PE 1110 T · COMPAQ PE 1120 · COMPAQ PE 1122 · COMPAQ PE 122 · COMPAQ PRESARIO V 500 · COMPAQ V 500 · COMPAQ V 700 · DELL M 780 · DELL MONITOR · DELL P 780 · FUJITSU FCM 372 · FUJITSU MONITOR · HEWLETT PACKARD B 70 · HEWLETT PACKARD D 2835 · HEWLETT PACKARD D 2837 · HEWLETT PACKARD D 2837 A · HEWLETT PACKARD HP 70 · HEWLETT PACKARD MONITOR · SAMSUNG 710 · SAMSUNG 710 S · SAMSUNG CHB 7227 L · SAMSUNG CHB 7707 · SAMSUNG CHB 7707 L · SAMSUNG CSE 780 · SAMSUNG CSE 980 · SAMSUNG M 780 · SAMSUNG MONITOR · SAMSUNG MONITOR SYNCMASTER · SAMSUNG SYNCMASTER 710S · SAMTRON 70 E · SAMTRON MONITOR · SIEMENS MCM 171 N · SIEMENS MCM 171 V · SIEMENS MCM 171 VN · SIEMENS MCN 171 VN · SIEMENS MONITOR · SUN MICROSYSTEM CHB 7727 L · SUN MICROSYSTEM MONITOR · TULIP MONITOR · TULIP VD 645
