HR 7842

type SM · family 1WP1 · 24 kV maximum anode voltage · L° deflection · 3 windings · 461 g

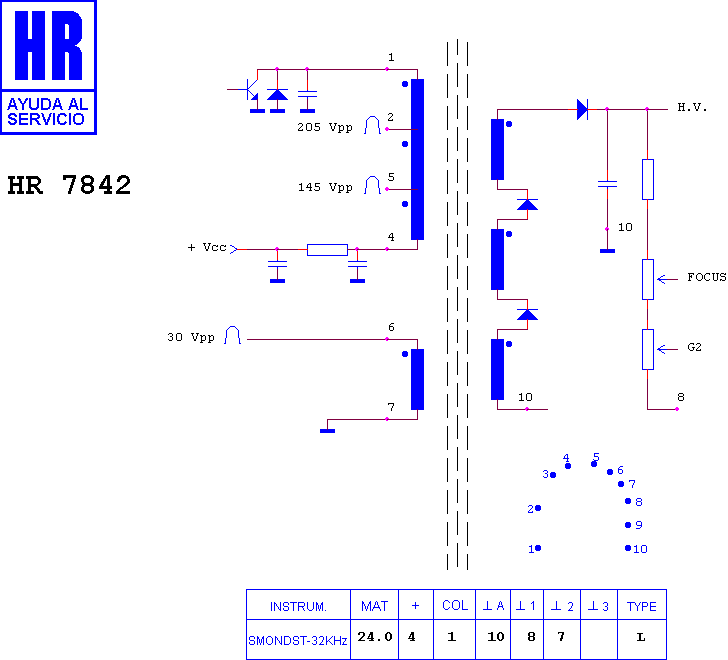

Schematic diagram for HR 7842
schematic

Manufacturer equivalents (2)

353-0025-1404 · FEA 089

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 46170 · HR 7370 · HR 8174 · HR 6609 · HR 8219 · HR 6606 · HR 7775

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (6)

CHUN DM 1435 · CHUN MONITOR · FIRSWITCH DM 1435 · FIRSWITCH MONITOR · FUJITEC DM 1435 U · FUJITEC MONITOR
