HR 8204

type ST · family 1YP · 28.2 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

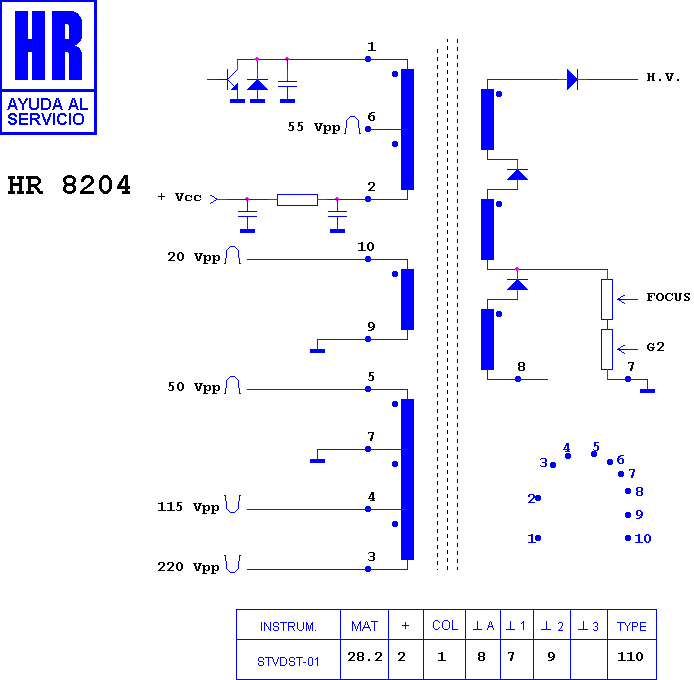

Schematic diagram for HR 8204
schematic

Manufacturer equivalents (5)

103180.20 · 334 P 243 A 10 · 334 P 243010 · 334 P 243410 · 40327-18

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7860 · HR 8576 · HR 80129 · HR 8932 · HR 7057 · HR 8127 · HR 8883 · HR 6333 · HR 6723 · HR 6325 · HR 6068 · HR 6365

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.
