HR 7856

type ST · family 1XP1 · 18.5 kV maximum anode voltage · 90° deflection · 4 windings · 242 g

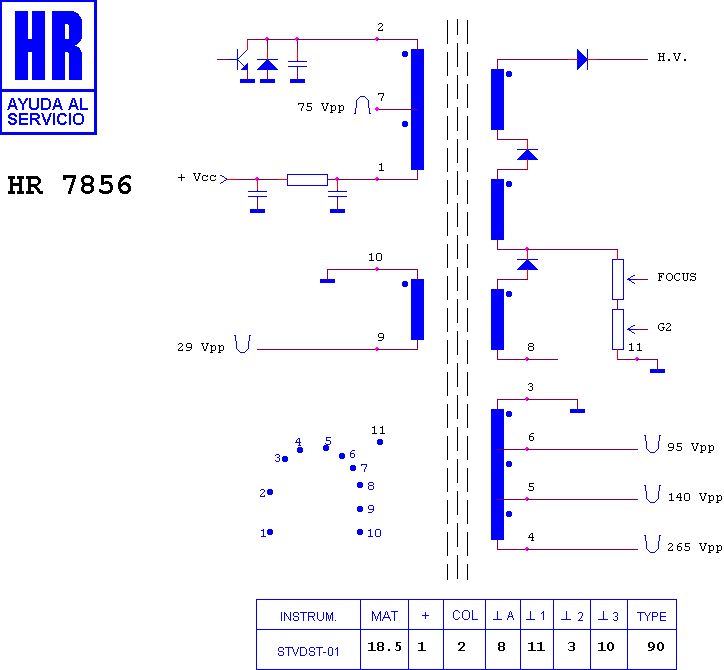

Schematic diagram for HR 7856
schematic

Manufacturer equivalents (9)

003441030 · 1142.5075 · 1142.5075 A · 700402153 · 88700402153 · FAT 30490 · HR 7856 · RO 884 · TR 884

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8186 · HR 8586 · HR 8540 · HR 7883 · HR 8120 · HR 8127 · HR 8710 · HR 8747 · HR 7721 · HR 8263 · HR 7597 · HR 7598

Fitted to (45)

CLATRONIC CHASIS F 18 · CLATRONIC CTV 399 · DESMET CHASIS F 18 · DESMET FD 14 · FORMENTI - ADMIRAL CHASIS F 18 · PHILCO CHASIS F 18 · PHILCO T 4-14 M · PHILCO T 4-14 M TXT · PHILCO T 4-17 M TXT · PHILCO T 5-14 HM · PHILCO T 5-14 M · PHILCO T 5-14 M TXT · PHILCO T 5-14 MF · PHILCO T 5-14 MF TXT · PRECISION CHASIS F 18 · PRECISION T 4-14 M · PRECISION T 4-14 M TXT · PRECISION T 4-17 M TXT · PRECISION T 5-14 HM · PRECISION T 5-14 M · PRECISION T 5-14 M TXT · PRECISION T 5-14 MF · PRECISION T 5-14 MF TXT · REX 2 K 45 · REX CHASIS F 18 · WATSON 3710 S 3 TXT · WATSON CHASIS F 18 · WATSON FA 2337 S · WATSON FA 3706 S · WATSON FA 3706 S 3 · WATSON FA 3706 S 3 TXT · WATSON FA 3710 S 3 TXT · WESTINGHOUSE 2 H 37 · WESTINGHOUSE 2 H 37 PROFI · WESTINGHOUSE 2 K 45 · WESTINGHOUSE CHASIS F 18 · WESTINGHOUSE DELTA · WESTINGHOUSE G 37 · WESTINGHOUSE GRAFITE · WESTINGHOUSE MANITU · WESTINGHOUSE PORTI · WESTINGHOUSE POTI · WESTINGHOUSE S 37 · WESTINGHOUSE W 2337 · WESTINGHOUSE W 2337 QUARZ
