HR 7751

type ST · family 1VP · 28 kV maximum anode voltage · 90° deflection · 3 windings · 346 g

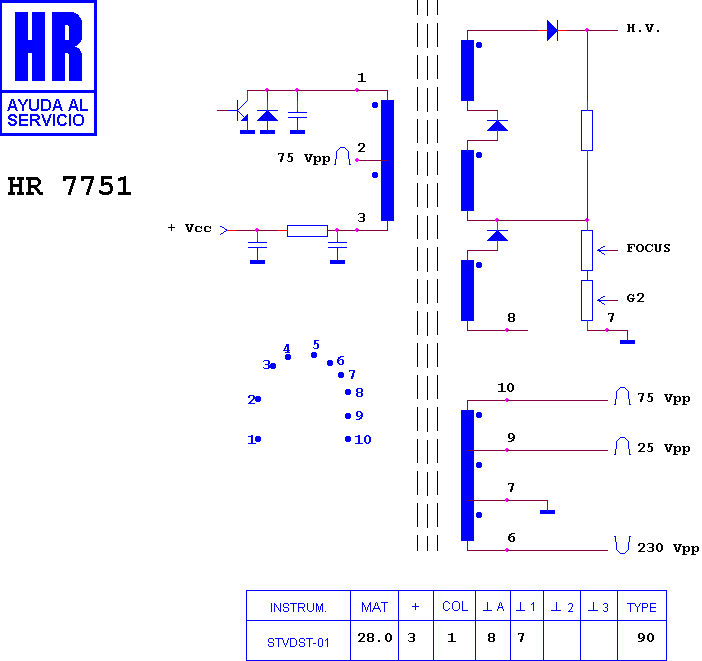

Schematic diagram for HR 7751
schematic

Manufacturer equivalents (11)

003181001 · 154 162 B · 154 162 D · 180 717 A · 728 481 3 · FAT30157 · KN30157 · PET31-A3 · RO 658 · TR 658 · TR1159

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8300 · HR 8848 · HR 7652 · HR 7667 · HR 8269 · HR 8330 · HR 6554 · HR 6556 · HR 7379 · HR 7520 · HR 8137 · HR 8667

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (17)

CROWN CTV 1501 · CROWN CTV 5051 · GOLDSTAR - LG CB 2552 M · GOLDSTAR - LG CBI 2552 M · GOLDSTAR - LG CBT 2102 M · GOLDSTAR - LG CBT 2105 M · GOLDSTAR - LG CBT 2135 M · GOLDSTAR - LG CBT 216 M · GOLDSTAR - LG CBT 2162 E · GOLDSTAR - LG CBT 2162 M · GOLDSTAR - LG CBT 2165 E · GOLDSTAR - LG CBT 2165 M · GOLDSTAR - LG CBT 2552 · GOLDSTAR - LG CBT 2552 H · GOLDSTAR - LG CBT 2552 M · GOLDSTAR - LG CBT 2555 M · GOLDSTAR - LG MONITOR

Search this part in the full database
