HR 7531

type ST · family 1NP · 21.8 kV maximum anode voltage · 90° deflection · 3 windings · 255 g

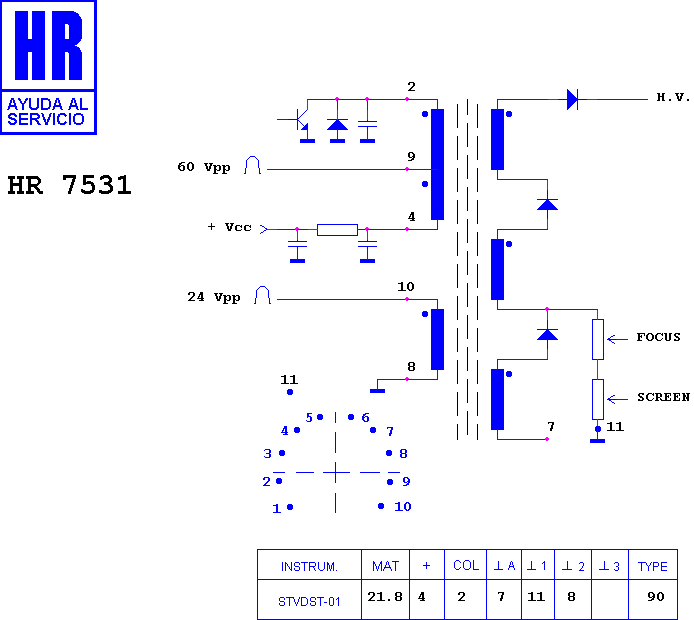

Schematic diagram for HR 7531
schematic

Manufacturer equivalents (23)

003071041 · 1142.0445 · 1142.0445C · 1142.0447 · 30010.00 · 30011.00 · F 2003 BM · F 2005 BM · F 2006 BM · F 2006 BMZZ · FAT30117 · HR 7531 · HR 7531-00 · HR 7531-01 · HR 7531-02 · KN30117 · ME/6469-00 · PET 19-D6 · RO194 · RTRNF2003BMZZ · RTRNF2005BMZZ · RTRNF2006BMZZ · TR 194

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7559 · HR 7521 · HR 7558 · HR 7205 · HR 6275 · HR 7991 · HR 8061 · HR 8558 · HR 6240

Fitted to (49)

ASTROSOUND CHASIS C 12 · MINERVA CHASIS C 12 · SHARP 14 P 25 · SHARP C 20 ST 57 · SHARP CHASIS 4 B 5 A · SHARP CHASIS 4 BS-A · SHARP CHASIS DECO 1 21" · SHARP CHASIS DECO 2 21" · SHARP CHASIS DECO 3 21" · SHARP CHASIS DECO II 21" · SHARP CHASIS S 3 B · SHARP DV 2006 SN · SHARP DV 2010 · SHARP DV 2010 SN · SHARP DV 2016 · SHARP DV 2016 SN · SHARP DV 2106 · SHARP DV 2106 SN · SHARP DV 2118 · SHARP DV 2118 SN · SHARP DV 3750 · SHARP DV 3750 H · SHARP DV 3751 · SHARP DV 3751 H · SHARP DV 5131 · SHARP DV 5131 H · SHARP DV 5150 · SHARP DV 5150 FP · SHARP DV 5150 GI · SHARP DV 5150 H · SHARP DV 5150 IR · SHARP DV 5150 N · SHARP DV 5150 S · SHARP DV 5160 S · SHARP DV 5161 · SHARP DV 5161 H · SHARP DV 5450 · SHARP DV 5450 FP · SHARP DV 5450 G · SHARP DV 5450 S · SHARP DV 5450 SC · SHARP DV 5450 SN · SHARP DV 5451 · SHARP DV 5451 S · SHARP DV 5451 SC · SHARP DV 5460 S · SHARP DV 5460 SC · SHARP DV 5461 SC · SHARP DV 5462 SC
