HR 7508

type ST · family 1NP · 22.5 kV maximum anode voltage · 90° deflection · 3 windings · 265 g

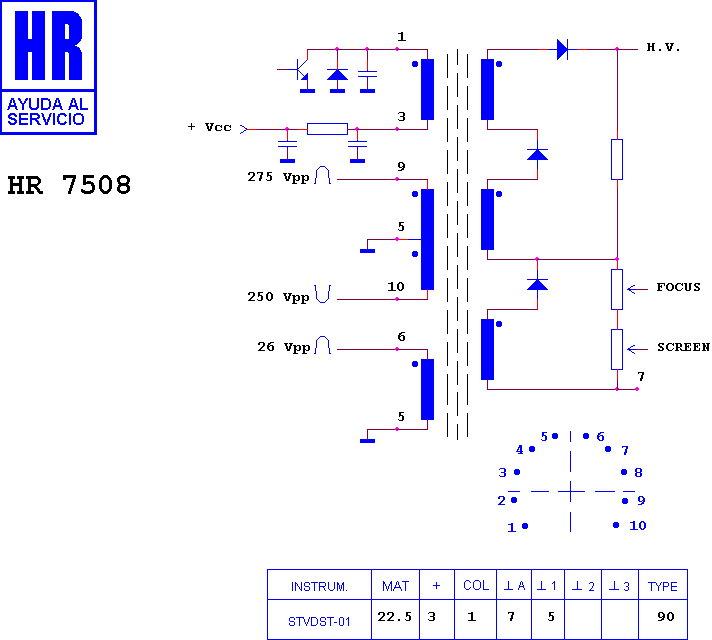

Schematic diagram for HR 7508
schematic

Manufacturer equivalents (3)

28028460 · FAT30731 · HR 7508

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8159 · HR 7509 · HR 8064 · HR 8661 · HR 7914 · HR 8378 · HR 80220 · HR 6588 · HR 8000 · HR 6188 · HR 7941 · HR 7159

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

HANTAREX CHASIS MTC 9000 A · HANTAREX MONITOR · HANTAREX MTC 9000 A · HANTAREX VIDEO GAME
