HR 6279

type ST · family 1BP1 · 22.1 kV maximum anode voltage · 90° deflection · 4 windings · 425 g

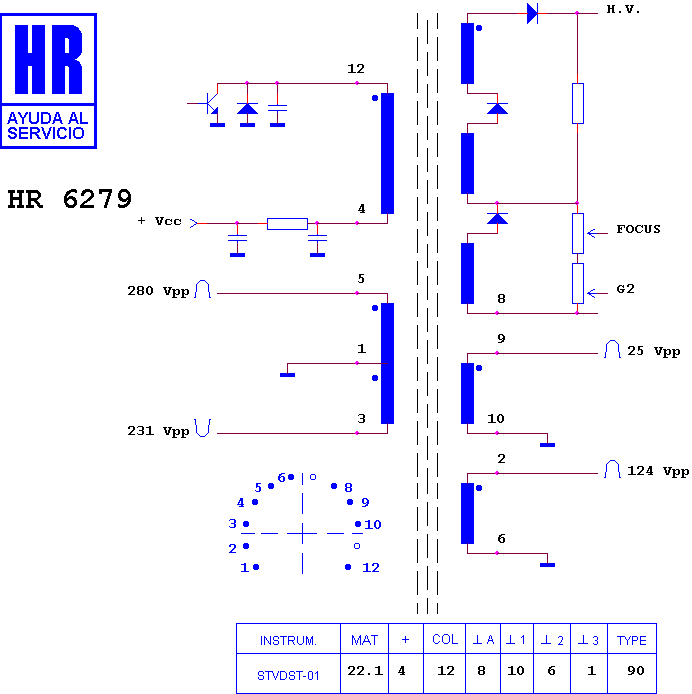

Schematic diagram for HR 6279
schematic

Manufacturer equivalents (3)

319329 · 37361.00 · 37361.01

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6188 · HR 8378 · HR 8064 · HR 7508 · HR 6588 · HR 7560 · HR 8661 · HR 7941 · HR 7914 · HR 8159 · HR 80220 · HR 7509

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

CLARIVOX CHASIS C 20 T 21" FULL · CLARIVOX CHASIS C 20 T 21" PLANAR · CLARIVOX CHASIS C 21 FT 21" FULL · CLARIVOX CHASIS C 960 21" FULL
