HR 7482

type ST · family 1XP1 · 16.9 kV maximum anode voltage · 90° deflection · 3 windings · 290 g

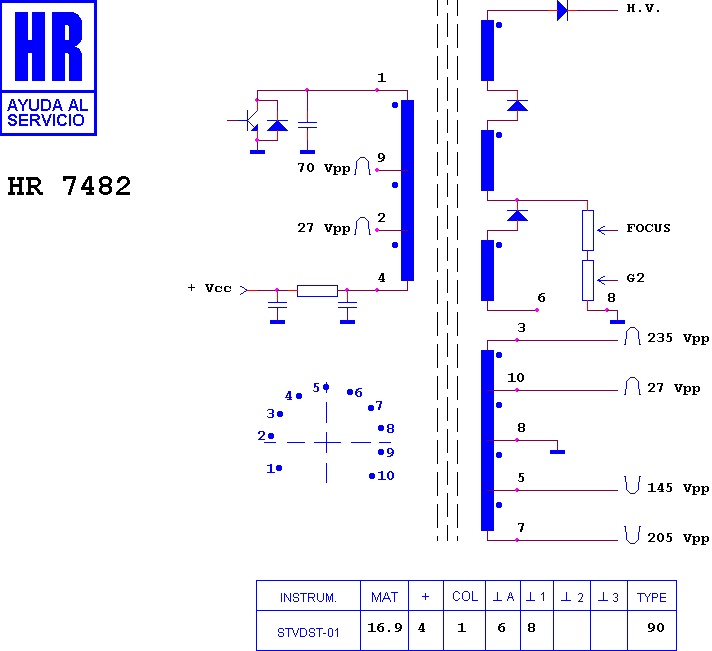

Schematic diagram for HR 7482
schematic

Manufacturer equivalents (4)

5 TH 0000089 · 50 H 0000089 · DCF 1577 N · FAT30756

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7455 · HR 7456 · HR 7481 · HR 7770 · HR 8755 · HR 8207 · HR 6211 · HR 7655 · HR 7058 · HR 7275 · HR 8654 · HR 7264

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (10)

ALBA CTV 702 · BUSH-MURPHY-RANK CHASIS C 600 · DAEWOO DMQ 1414 · DAEWOO DTA 1417 VF · FENNER CHASIS C 42 MS · FENNER CHASIS C 600 · FENNER FTV 1412 · MITSUBISHI C 3426 · MITSUBISHI C 3427 · MITSUBISHI C 3428
