HR 7605

type ST · family 1XP1 · 18.2 kV maximum anode voltage · 90° deflection · 3 windings · 264 g

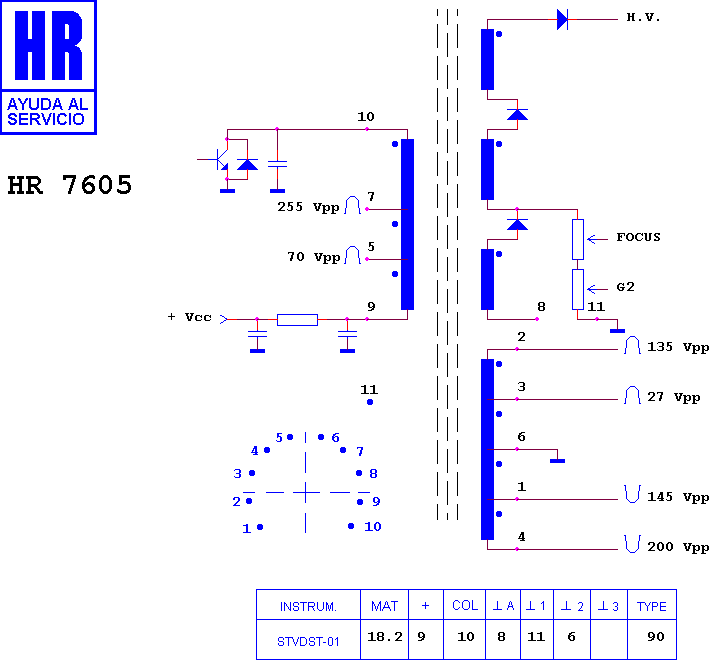

Schematic diagram for HR 7605
schematic

Manufacturer equivalents (14)

003201001 · 04311-0011 · 2859 153 510 · 32859 153 510 · AA 26-30001 C · DNF-FA 2040 · FA 2040 · FAT 30202 · FCM 2015 ML · FCM 2015 MLP · KFS 60769 · KN 30202 · RO 234 · TR 234

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8207 · HR 7898 · HR 6590 · HR 7455 · HR 6039 · HR 8573 · HR 6211 · HR 7722 · HR 7481 · HR 7273 · HR 7264 · HR 8092

Fitted to (25)

ELECTROSONIC 19 CTR C · IES CW 5012 · NOBLEX SAT 142 · NOBLEX SAT 203 · NOBLEX TVC 20" · NOKIA - ITT 142 · NOKIA - ITT 203 · NOKIA - ITT SAT · SAMSUNG CB 514 ZSF · SAMSUNG CHASIS P 54 SC 2 · SAMSUNG CHASIS P 64 SA · SAMSUNG CI 3315 · SAMSUNG CI 3316 · SAMSUNG CI 3357 · SAMSUNG CI 3361 · SAMSUNG CI 5012 · SAMSUNG CI 5015 · SAMSUNG CI 5016 · SAMSUNG CI 5061 X · SAMSUNG CI 5081 · SAMSUNG CN 5013 Z · SAMSUNG CW 5012 · SAMSUNG CW 5012 Z · SAMSUNG CW 5026 Z · SAMSUNG CX 5015 X
