HR 7259

type ST · family 1AP1 · 19.2 kV maximum anode voltage · 90° deflection · 3 windings · 384 g

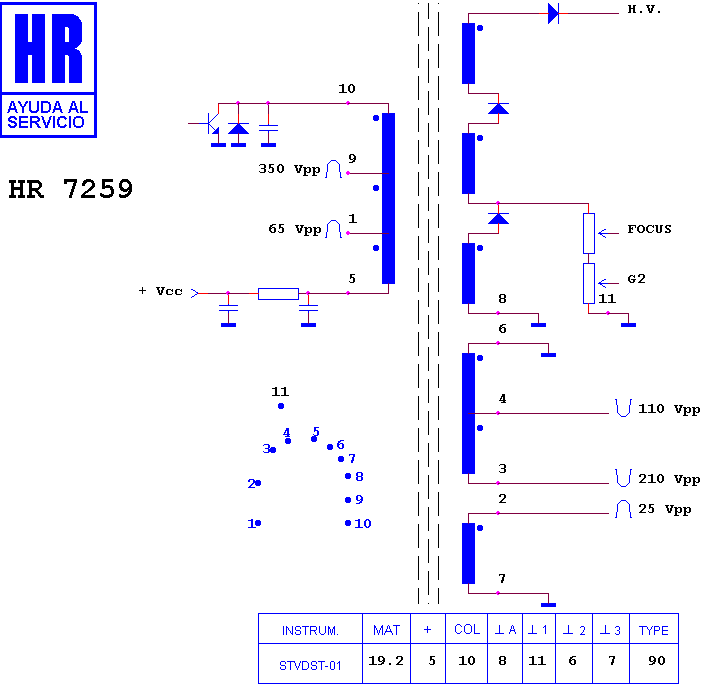

Schematic diagram for HR 7259
schematic

Manufacturer equivalents (32)

140 17051 · 148 87021 · 3106 108 32480 · 3106 108 32481 · 3106 108 32482 · 3122 138 32480 · 32480 · 32481 · 32482 · 32483 · 32484 · 32485 · 3760-3 · 37600 · 37601 · 37602 · 37604 · 37605 · 4806 140 17051 · 4806 140 17075 · 4806 148 87021 · 4822 148 87021 · 87020 · 87021 · 87022 · 87023 · 87024 · AT 2078/50 · AT 2078/S0 · FAT30576 · KT 2003 · TVC/35

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80019 · HR 7480 · HR 7620 · HR 80221 · HR 7607 · HR 7023 · HR 7121 · HR 7221 · HR 7950 · HR 7609 · HR 7649 · HR 6395

Fitted to (31)

PHILIPS 14 GL 1010 · PHILIPS 14 GL 1010/78 S · PHILIPS 14 GL 1030 · PHILIPS 14 GL 1040 · PHILIPS 14 GL 1310 · PHILIPS 14 GL 1330 · PHILIPS 14 GL 1340 · PHILIPS 14 GL 1410 · PHILIPS 14 GL 1412 · PHILIPS 14 GL 1440 · PHILIPS 16 GL 1013 · PHILIPS 16 GL 1030 · PHILIPS 16 GL 1330 · PHILIPS 20 GL 1010 · PHILIPS 20 GL 1030 · PHILIPS 20 GL 1040 · PHILIPS 20 GL 1040/78 Z · PHILIPS 20 GL 1310 · PHILIPS 20 GL 1330 · PHILIPS 20 GL 1340 · PHILIPS 20 GL 1340/78 Z · PHILIPS 20 GL 1410 · PHILIPS 20 GL 1430 · PHILIPS 20 GL 1430/77 · PHILIPS 20 GL 1440 · PHILIPS 20 GL 1440/78 · PHILIPS 21 GL 1450 · PHILIPS 21 GL 1450/55 · PHILIPS 21 GL 1450/58 · PHILIPS 21 GL 1450/78 · PHILIPS CHASIS GR 1 AL
