HR 7247

type ST · family 1AP1 · 18.2 kV maximum anode voltage · 90° deflection · 4 windings · 347 g

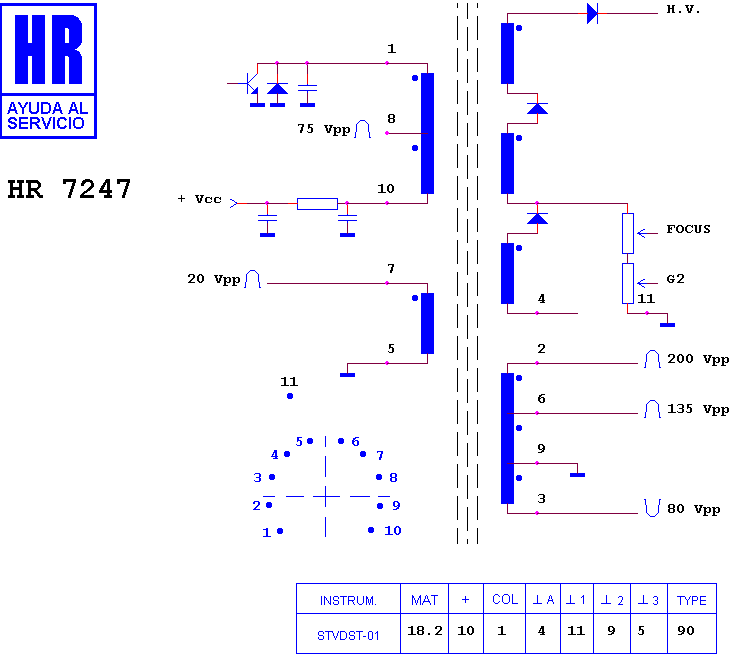

Schematic diagram for HR 7247
schematic

Manufacturer equivalents (3)

FCV 50 B 02 · TCV 50 B 02 · TVC 50 B 02

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8296 · HR 8820 · HR 8677 · HR 7597 · HR 7791 · HR 7711 · HR 8135 · HR 7816 · HR 7921 · HR 7147 · HR 7660 · HR 7772

Fitted to (8)

AR SYSTEMS ARS 1410 TC · AR SYSTEMS ARS 1417 TC · AR SYSTEMS STV 3650 · AR SYSTEMS TVC 14" · FULTON STV 3650 · FULTON TVC 14" · LOGISTICS 1400 TC · SCHNEIDER STV 3650
