HR 7115

type ST · family 1NP1 · 22.8 kV maximum anode voltage · 90° deflection · 2 windings · 280 g

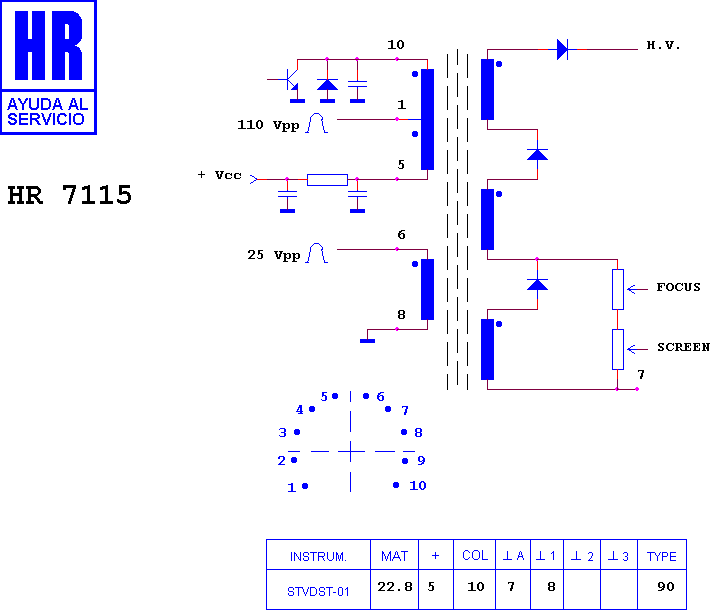

Schematic diagram for HR 7115
schematic

Manufacturer equivalents (4)

1105.0755 · 1105.0757 · ME/6049-00 · TDS 175

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7116 · HR 7046 · HR 7988 · HR 7534 · HR 6274 · HR 8328 · HR 8124 · HR 7630 · HR 8574 · HR 8942 · HR 7228 · HR 6133

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (3)

MAGNAFON 11" · MAGNAFON 14" · MAGNAFON TVC 90§
