HR 8574

type ST · family 1YP · 24.9 kV maximum anode voltage · 90° deflection · 3 windings · 410 g

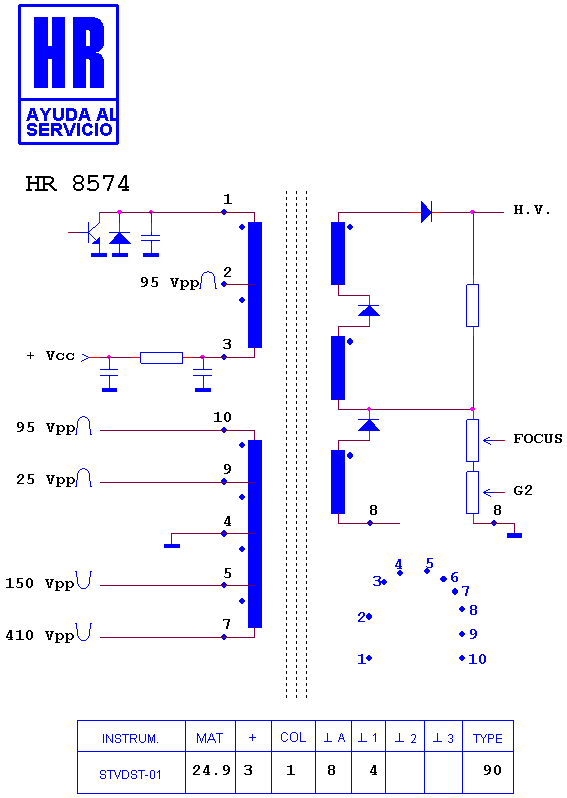

Schematic diagram for HR 8574
schematic

Manufacturer equivalents (1)

6174 Z 6022 E

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8896 · HR 8942 · HR 7630 · HR 6274 · HR 7988 · HR 8099 · HR 8124 · HR 8155 · HR 6133 · HR 7228 · HR 7046 · HR 7116

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (11)

FIRST LINE KV 14 FL 00 · GOLDSTAR - LG KE 14 B 2 BX · GOLDSTAR - LG KE 14 P 2 B · GOLDSTAR - LG KE 14 P 2 BX · GOLDSTAR - LG KE 14 P 2 GX · GOLDSTAR - LG KE 14 P 2 PX · GOLDSTAR - LG KE 14 U 43 · GOLDSTAR - LG KE 14 U 73 · GOLDSTAR - LG KE 14 U 73 X · GOLDSTAR - LG KE 20 U 73 · GOLDSTAR - LG MODKB 14 U 73 X
