HR 7040

type ST · family 1NP1 · 21.8 kV maximum anode voltage · 90° deflection · 4 windings · 276 g

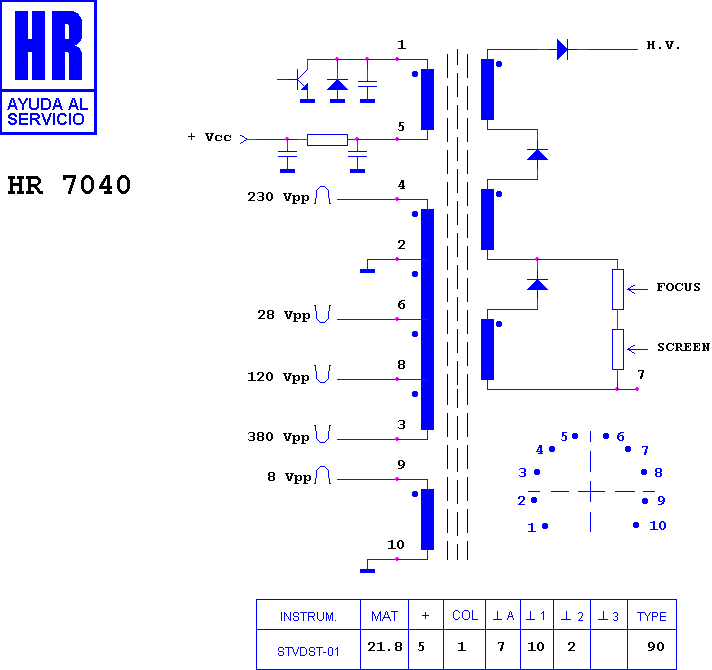

Schematic diagram for HR 7040
schematic

Manufacturer equivalents (11)

003031105 · 003301012 · 051.346 · 240120.4004 · 243.2129 · 2434592 · BSC21-2028S · LTF00CPS2046 · RO 014 · RO 14 · TR 014

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8236 · HR 80274 · HR 8546

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (12)

BEKO - BEKOTEKNIK 2286 · BEKO - BEKOTEKNIK 871 · BEKO - BEKOTEKNIK 873 · BEKO - BEKOTEKNIK CHASIS 2286 · BEKO - BEKOTEKNIK CHASIS 2286 HIGH-TRONIC · BEKO - BEKOTEKNIK CHASIS NP 84 C · BEKO - BEKOTEKNIK CTV · BEKO - BEKOTEKNIK CTV HITACHI · BEKO - BEKOTEKNIK HI-TRONIC · HITACHI 2286 HI-TRONIC · HITACHI CHASIS 2286 · HITACHI CHASIS 2286 HI-TRONIC
