HR 6559

type ST · family 1BP1 · 23.4 kV maximum anode voltage · 110° deflection · 4 windings · 424 g

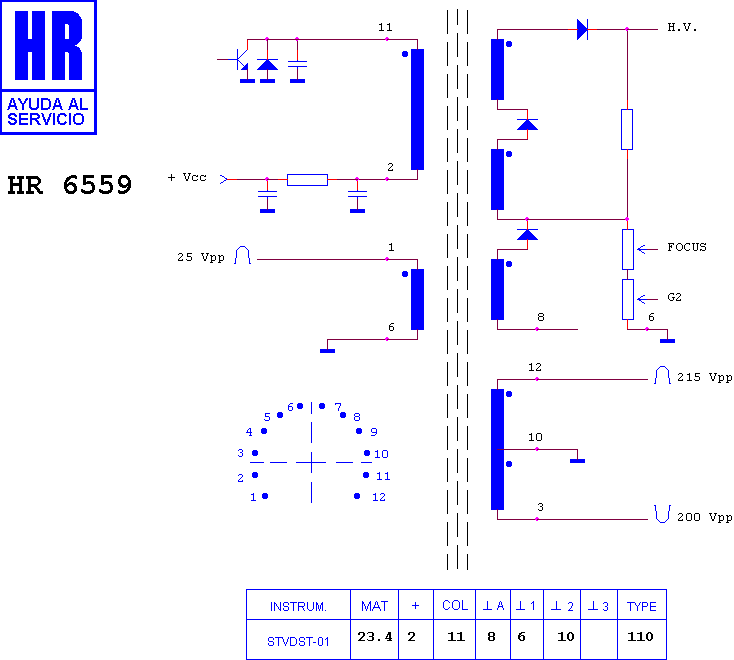

Schematic diagram for HR 6559
schematic

Manufacturer equivalents (1)

473200.89

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6258 · HR 6229 · HR 5808 · HR 8027 · HR 6572 · HR 7836 · HR 7835 · HR 6289 · HR 80017 · HR 8238 · HR 6728 · HR 7821

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (7)

ELBE 2524 TX · ELBE 2824 TX · ELBE 2824 TXA · ELBE ATLANTA 27 TX · ELBE CHASIS PC 200 · SELECO ATLANTA 27 TX · SELECO CHASIS PC 200
