HR 7835

type ST · family 1YP · 33.3 kV maximum anode voltage · 110° deflection · 3 windings · 374 g

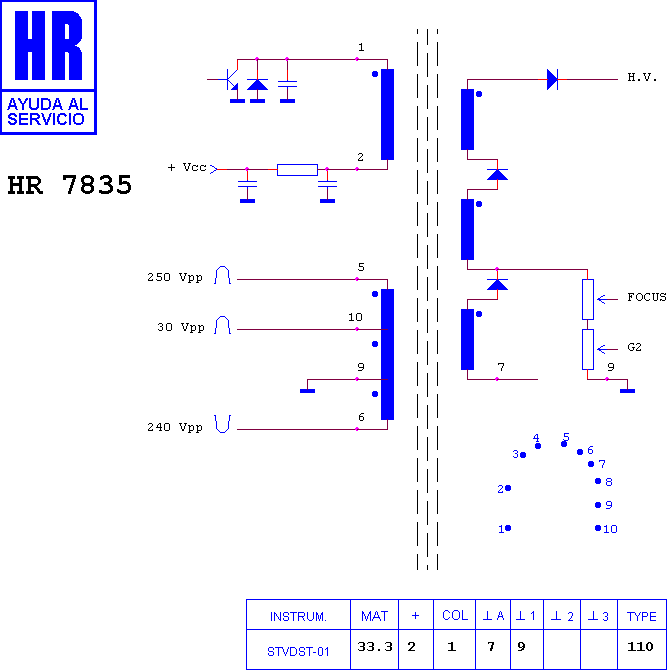

Schematic diagram for HR 7835
schematic

Manufacturer equivalents (5)

2436796 · 2436799 · FAT30619 · J2436796 · J2436799

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80017 · HR 7836 · HR 7821 · HR 7768 · HR 8919 · HR 8009 · HR 8776 · HR 8878 · HR 7344 · HR 8011 · HR 8970 · HR 5808

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (10)

HITACHI C 2514 TE · HITACHI C 2544 TN · HITACHI C 2564 TN · HITACHI C 2844 TN · HITACHI C 2864 TN · HITACHI CHASIS G 100 · HITACHI CL 2864 TAN · HITACHI CP 2514 · HITACHI CP 2514 R · TOSHIBA CL 2864 TAN
