HR 6183

type ST · family 1BP1 · 26.7 kV maximum anode voltage · 110° deflection · 2 windings · 370 g

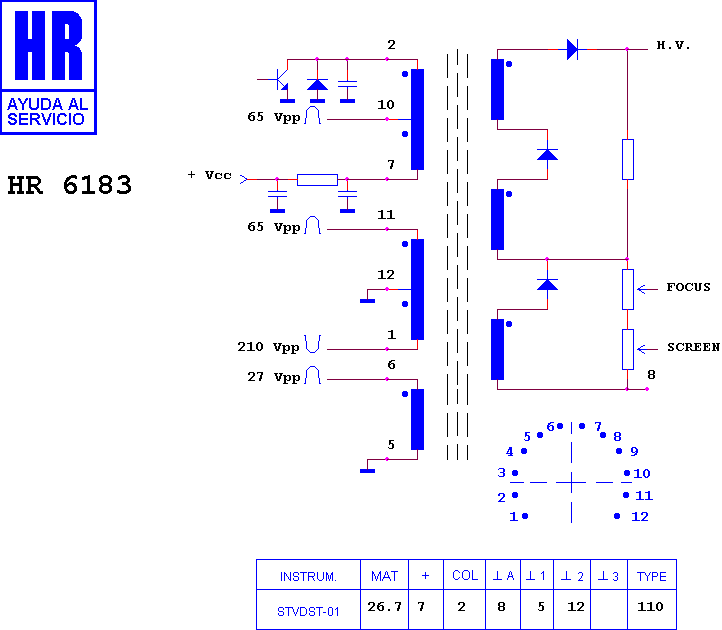

Schematic diagram for HR 6183
schematic

Manufacturer equivalents (4)

32053033 · 37370.00 · 37386.00 · HR 6183

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6369 · HR 7335 · HR 7187 · HR 6592 · HR 7993 · HR 7195 · HR 6554 · HR 6545 · HR 7180 · HR 6120 · HR 6292 · HR 6704

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (72)

ALBIRAL-ALBICOLOR 2251-88 · ALBIRAL-ALBICOLOR 25 M 390 · ALBIRAL-ALBICOLOR 25 M 399 · ALBIRAL-ALBICOLOR 25 MC 390 · ALBIRAL-ALBICOLOR 25 MC 390 BP · ALBIRAL-ALBICOLOR 25 MF 390 · ALBIRAL-ALBICOLOR 25 SC 390 · ALBIRAL-ALBICOLOR 25 TB 390 · ALBIRAL-ALBICOLOR 28 M 390 · ALBIRAL-ALBICOLOR 28 MC 390 · ALBIRAL-ALBICOLOR 28 MF 390 · ALBIRAL-ALBICOLOR 28 MO 390 · ALBIRAL-ALBICOLOR 28 TB 390 · ALBIRAL-ALBICOLOR 3281-88 · ALBIRAL-ALBICOLOR CHASIS C 89 · ALBIRAL-ALBICOLOR CHASIS C 91 · ASTROSOUND 2251/88 · ASTROSOUND 25 M 390 · ASTROSOUND 25 MC 390 · ASTROSOUND 25 MF 390 · ASTROSOUND 25 SC 390 · ASTROSOUND 25 TB 390 · ASTROSOUND 28 M 390 · ASTROSOUND 28 MC 390 · ASTROSOUND 28 MF 390 · ASTROSOUND 28 MO 390 · ASTROSOUND 28 TB 390 · ASTROSOUND 3281/88 · ASTROSOUND CHASIS C 89 · ASTROSOUND CHASIS C 91 · FUJITSU 2251-88 · FUJITSU 25 M 390 · FUJITSU 25 MC 390 · FUJITSU 25 MF 390 · FUJITSU 25 SC 390 · FUJITSU 25 TB 390 · FUJITSU 28 M 390 · FUJITSU 28 MC 390 · FUJITSU 28 MF 390 · FUJITSU 28 MO 390 · FUJITSU 28 TB 390 · FUJITSU 3281-88 · FUJITSU CHASIS C 89 · FUJITSU CHASIS C 91 · KOLSTER 2251/88 25" · KOLSTER 25 M 390 · KOLSTER 25 MC 390 · KOLSTER 25 MF 390 · KOLSTER 25 SC 390 · KOLSTER 25 TB 390 · KOLSTER 28 M 390 · KOLSTER 28 MC 390 · KOLSTER 28 MF 390 · KOLSTER 28 MO 390 · KOLSTER 28 TB 390 · KOLSTER 3281/88 28" · KOLSTER CHASIS C 89 110§ · KOLSTER CHASIS C 91 110§ · TANAKA 2251/88 25" · TANAKA 25 M 390 · TANAKA 25 MC 390 · TANAKA 25 MF 390 · TANAKA 25 SC 390 · TANAKA 25 TB 390 · TANAKA 28 M 390 · TANAKA 28 MC 390 · TANAKA 28 MF 390 · TANAKA 28 MO 390 · TANAKA 28 TB 390 · TANAKA 3281/88 28" · TANAKA CHASIS C 89 110§ · TANAKA CHASIS C 91 110§
