HR 5809

type ST · family 1CAS · 31.2 kV maximum anode voltage · 110° deflection · 5 windings · 412 g

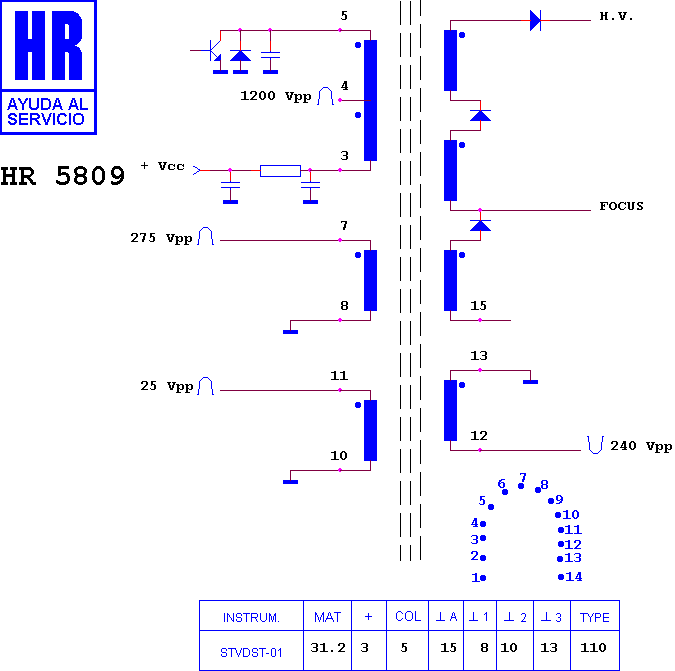

Schematic diagram for HR 5809
schematic

Manufacturer equivalents (2)

4515 05 03 · FM 0524

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6728 · HR 80096 · HR 8919 · HR 8878 · HR 8060 · HR 8009 · HR 8776 · HR 7344 · HR 6258 · HR 7836 · HR 7835 · HR 8011

Fitted to (22)

HITACHI CL 3290 TANX · HITACHI CL 3290 TAXX · LUXOR 180 7138 · LUXOR 180 8238 · LUXOR 180 8239 · LUXOR 7138 · LUXOR 8238 · LUXOR 8239 · NOKIA - ITT 7138 · NOKIA - ITT 7293 · NOKIA - ITT 7294 · NOKIA - ITT 8238 · NOKIA - ITT 8239 · NOKIA - ITT 8293 · NOKIA - ITT 8294 · NOKIA - ITT 8294 SAT · NOKIA - ITT 9294 SAT · NOKIA - ITT CINESCREEN · SALORA 28 F 9 C · SALORA 28 W 35 · SALORA 32 F 9 C · SALORA 32 W 35
