HR 8549

type ST · family 1AP1 · 36.3 kV maximum anode voltage · 110° deflection · 4 windings · 390 g

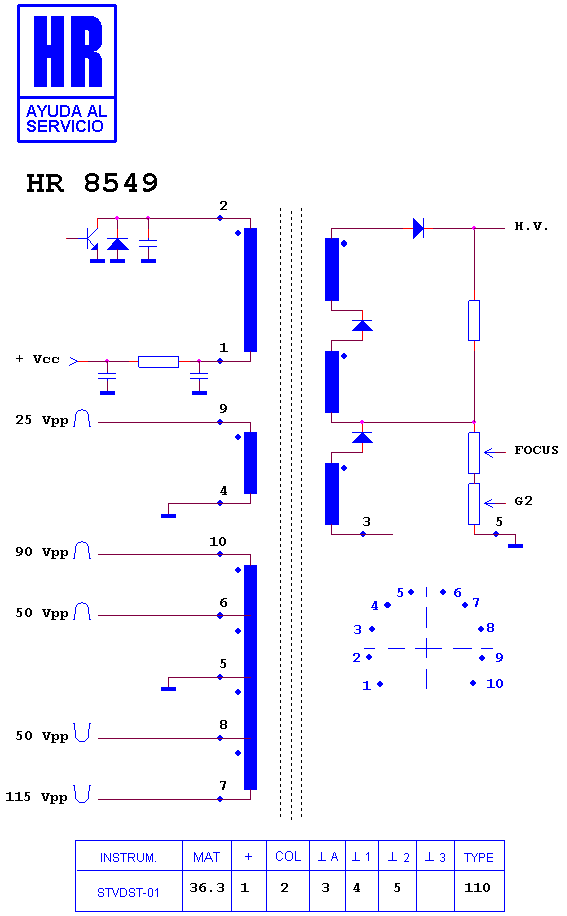

Schematic diagram for HR 8549
schematic

Manufacturer equivalents (4)

106420.70 · 40330-54 · 40330-56(10642070) · M12-163

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8201 · HR 8405 · HR 8071 · HR 8316 · HR 8469 · HR 8317 · HR 8659 · HR 80107 · HR 6310 · HR 6312 · HR 8288 · HR 6243

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (5)

THOMSON 24 WK 24 U · THOMSON 24 WT 25 ES · THOMSON 24 WT 25 US · THOMSON 28 VK 35 ES · THOMSON W 7023 U
