HR 8071

type ST · family 1AP1 · 36.8 kV maximum anode voltage · 110° deflection · 4 windings · 390 g

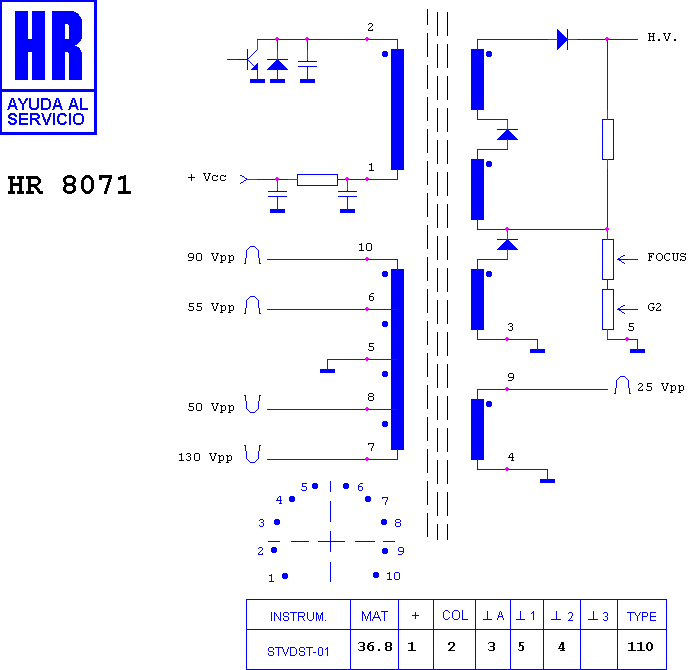

Schematic diagram for HR 8071
schematic

Manufacturer equivalents (13)

106001.90 · 154211A · 37-M2012E12A · 40330-51 · AFS285 · FCM2012E12 · FCM2012E12A · FCM2012E21 · FCM2012E21A · FCM2012E21C · PET22-E5 · S00154211A0 · TR7460

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8316 · HR 8405 · HR 8469 · HR 8201 · HR 8659 · HR 8549 · HR 8325 · HR 8424 · HR 6243 · HR 6469 · HR 7265 · HR 7267

Fitted to (24)

BRE CHASIS ICC 17 · FERGUSON-THORN-EMI CHASIS ICC 17 · FERGUSON-THORN-EMI T 7021 U · FERGUSON-THORN-EMI T 7025 UD · NORDMENDE CHASIS ICC 17 · SABA 628 · SABA 628 ICC 17 E 4 · SABA CHASIS ICC 17 · SABA T 7021 · SABA T 7021 E · SABA T 7025 UD · TELEFUNKEN CHASIS ICC 17 · TELEFUNKEN DF 316 ET · TELEFUNKEN DF 322 C · TELEFUNKEN DF 416 ET · TELEFUNKEN DF 422 C · THOMSON 20 DT 21 E · THOMSON 25 DG 15 ET · THOMSON 25 DG 22 C · THOMSON 25 DT 21 E · THOMSON 28 DG 16 ET · THOMSON 28 DG 22 C · THOMSON 28 DT 21 E · THOMSON CHASIS ICC 17
