HR 8201

type ST · family 1AP1 · 42 kV maximum anode voltage · 110° deflection · 4 windings · 360 g

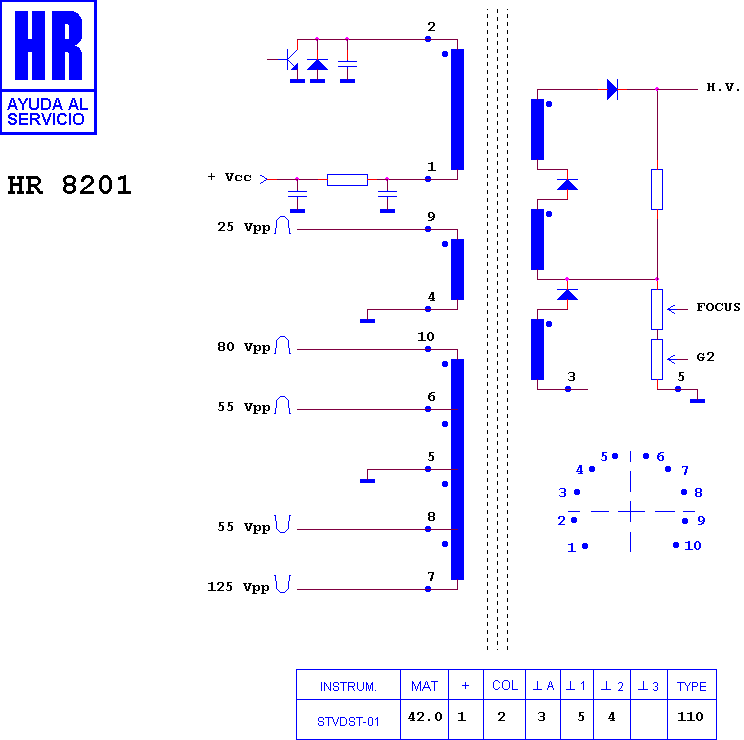

Schematic diagram for HR 8201
schematic

Manufacturer equivalents (10)

10516050 · 10516050-P4 · 105180.50 · 10518050.P4 · 15128140 · 1531447A · 15393-01A · 351757.40 · FAT30832 · XX15131-06C

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8405 · HR 8071 · HR 8549 · HR 8469 · HR 8325 · HR 8316 · HR 8659 · HR 8288 · HR 6243 · HR 80107 · HR 8424 · HR 7267

Fitted to (23)

BRE 85 210 S · BRE CHASIS ICC 17 · FERGUSON-THORN-EMI CHASIS ICC 17 · FERGUSON-THORN-EMI M 8421 U · FERGUSON-THORN-EMI M 8422 U · NORDMENDE CHASIS ICC 17 · SABA CHASIS ICC 17 · SABA M 8214 U · SABA M 8422 U · SABA M 8521 · SABA M 8521 C · SABA M 8521 E · SABA M 8522 C · SABA M 8522 C 1 · SABA M 8522 E · TELEFUNKEN CHASIS ICC 17 · TELEFUNKEN MF 622 C · TELEFUNKEN MF 622 E · THOMSON 33 MF 22 E · THOMSON 33 MS 21 E · THOMSON 33 MS 24 E · THOMSON 33 MS 25 UD · THOMSON CHASIS ICC 17
