HR 8288

type ST · family 1WP1 · 27.6 kV maximum anode voltage · 110° deflection · 3 windings · 461 g

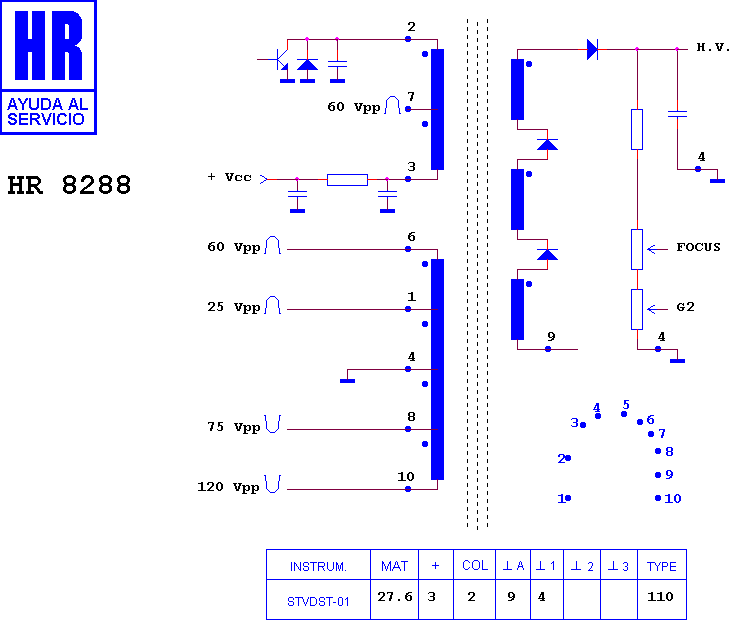

Schematic diagram for HR 8288
schematic

Manufacturer equivalents (1)

TLF 15557 F

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8201 · HR 80107 · HR 8549 · HR 8405 · HR 8071 · HR 8659 · HR 6243 · HR 8469 · HR 8325 · HR 5800 · HR 6310 · HR 6312

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (9)

PANASONIC - MATSUSHITA CHASIS ALPHA 3 · PANASONIC - MATSUSHITA TX 33 · PANASONIC - MATSUSHITA TX 33 A 2 · PANASONIC - MATSUSHITA TX 33 A 2 C · PANASONIC - MATSUSHITA TX 33 A 2 CI · PANASONIC - MATSUSHITA TX 33 A 2 E · PANASONIC - MATSUSHITA TX 33 A 2 E/BX · PANASONIC - MATSUSHITA TX 33 A 2 I · PANASONIC - MATSUSHITA TX 33 CI

Search this part in the full database
