HR 8409

type ST · family 1VP · 29.4 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

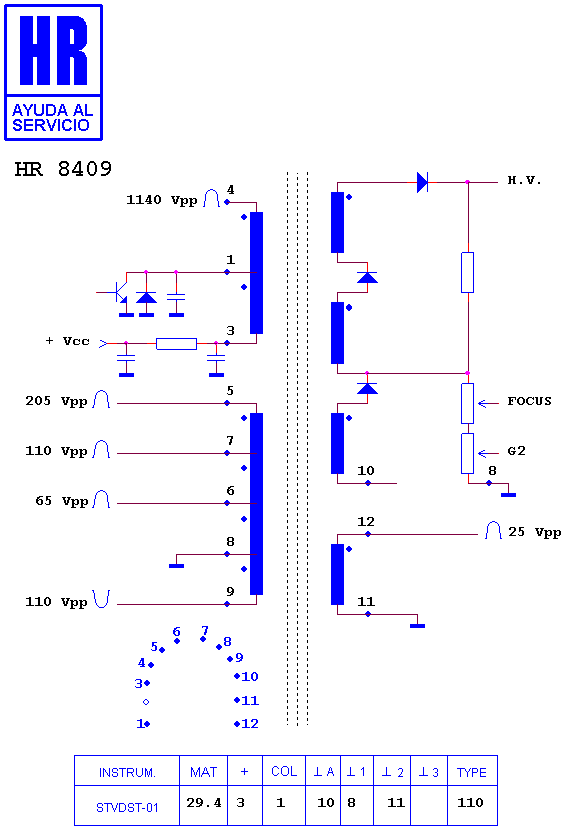

Schematic diagram for HR 8409
schematic

Manufacturer equivalents (7)

0100170 · 100170 · 1372.0031 · 1372.0031A · 1372.0031C · AFS372 · FAT30715

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80091 · HR 8838 · HR 8251 · HR 80085 · HR 8966 · HR 8380 · HR 8320 · HR 80126 · HR 80138 · HR 8520 · HR 80057 · HR 80074

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (7)

SCHNEIDER 85 239 · SCHNEIDER CHASIS TV 9.2 · SCHNEIDER CTV 2816.1 · SCHNEIDER MAX 850 · SCHNEIDER SCINEMA 2805 · SCHNEIDER TV 2816.1 · SCHNEIDER TV 9.2
