HR 8335

type ST · family 1YP · 51.1 kV maximum anode voltage · 110° deflection · 3 windings · 390 g

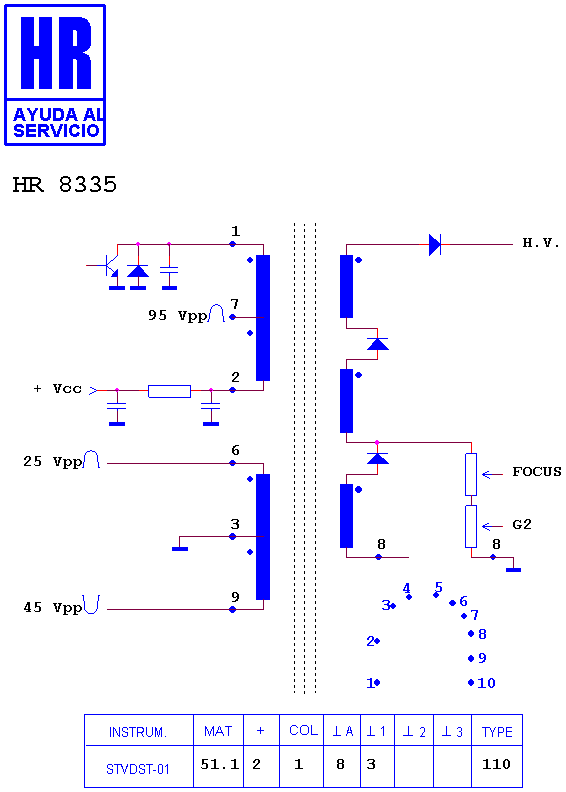

Schematic diagram for HR 8335
schematic

Manufacturer equivalents (3)

BSC 28-23647 · TLF 15538 B · TLF 15538 F

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8343 · HR 8655 · HR 80025 · HR 7988 · HR 6694 · HR 8719 · HR 6491

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

NATIONAL TC 63 R 50 · PANASONIC - MATSUSHITA TC 29 A 4 PX · PANASONIC - MATSUSHITA TC 29 A 4 R · PANASONIC - MATSUSHITA TC 63 R 50
