HR 8332

type ST · family 1VP2 · 33.6 kV maximum anode voltage · 110° deflection · 3 windings · 400 g

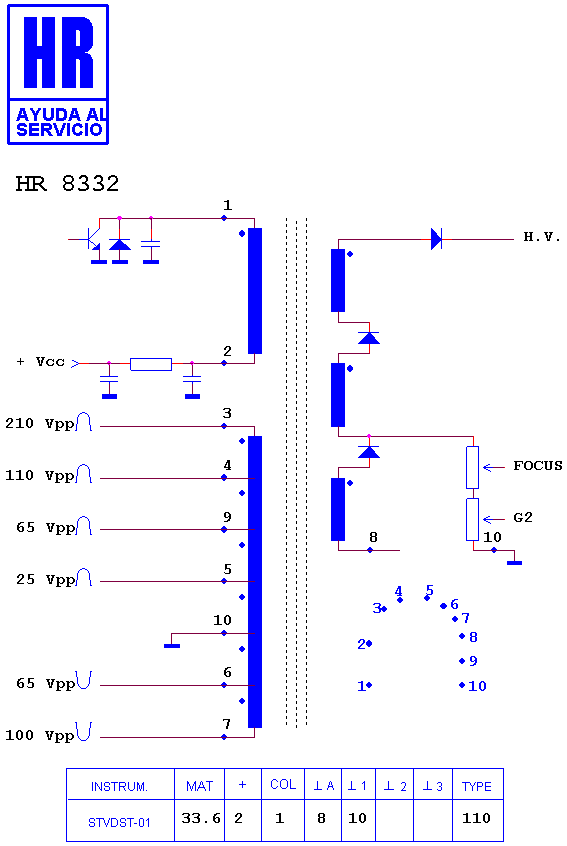

Schematic diagram for HR 8332
schematic

Manufacturer equivalents (15)

08020 · 08021 · 08022 · 08023 · 08024 · 148 87059 · 3306 130 08020 · 3306 130 08021 · 4806 148 87059 · 4806 158 87059 · OV 2076/B2 · OV 2076/B2 H · OV 2076/B2 L · OV 2076/B2 O · OV2076/B2A

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8578 · HR 8853 · HR 8901 · HR 8851 · HR 8326 · HR 8256 · HR 8932 · HR 6720 · HR 6554 · HR 7185 · HR 7288 · HR 8026

Notes

COD-038 THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (8)

PHILIPS 29 PT 544/A · PHILIPS 29 PT 544/A 77B · PHILIPS 29 PT 552 A · PHILIPS 29 PT 554 · PHILIPS 29 PT 554 A · PHILIPS 29 PT 554 A/0 · PHILIPS 29 PT 554 A/78R · PHILIPS 29 PT 554/78
