HR 8326

type ST · family 1YP · 28.2 kV maximum anode voltage · 110° deflection · 4 windings · 372 g

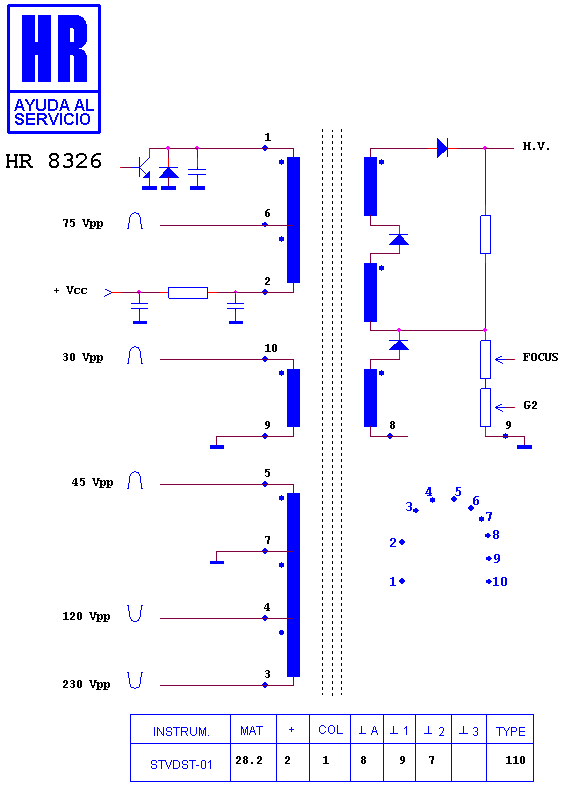

Schematic diagram for HR 8326
schematic

Manufacturer equivalents (5)

105143.90 · 334 P 243 A 40 · 334 P 243040 · 334P24304 · 40327-24

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8332 · HR 8679 · HR 8256 · HR 8578 · HR 8901 · HR 80048 · HR 8952 · HR 8888 · HR 8151 · HR 8932 · HR 7859 · HR 8436

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY. THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (19)

LUXOR CHASIS EE 6 · LUXOR CT 25 D 7 B · LUXOR CT 25 S 7 B · LUXOR CT 28 D 7 B · LUXOR CT 28 S 7 B · MITSUBISHI C 25 D 7 B · MITSUBISHI C 25 S 7 B · MITSUBISHI C 25 S 7 F · MITSUBISHI C 2557 B · MITSUBISHI C 28 7 B · MITSUBISHI C 28 C 7 B · MITSUBISHI C 28 D 7 B · MITSUBISHI C 28 D 7 F · MITSUBISHI C 28 D 7 L · MITSUBISHI C 28 S 7 B · MITSUBISHI C 28 S 7 L · MITSUBISHI C 2827 F · MITSUBISHI C 2857 F · MITSUBISHI CHASIS EE 6
