HR 80028

type ST · family 1XP1 · 23.7 kV maximum anode voltage · 110° deflection · 3 windings · 296 g

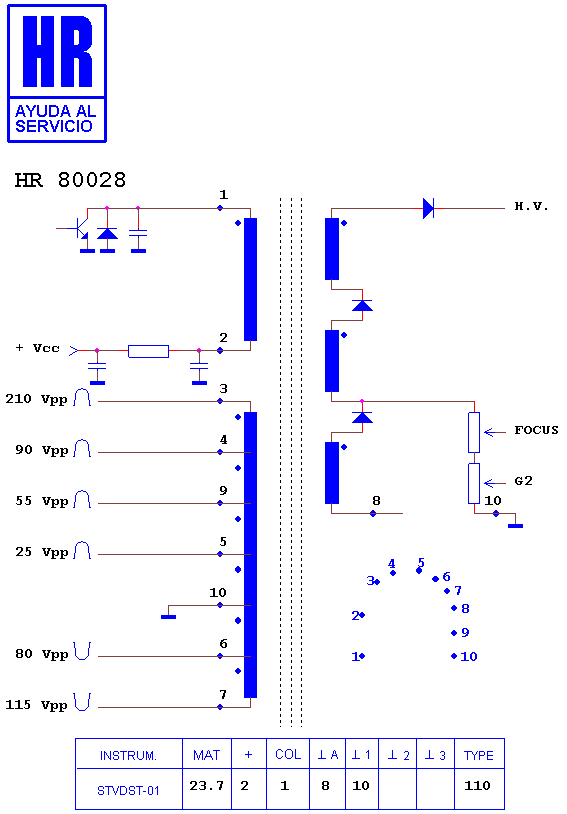

Schematic diagram for HR 80028
schematic (archived)

Manufacturer equivalents (5)

1342.0042 · 1342.0042 A · 1342.0042 C · 2422 531 02531 · 531 02531

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80124 · HR 80039 · HR 8703 · HR 8430 · HR 8388 · HR 8800 · HR 7222 · HR 8419 · HR 6730 · HR 80069 · HR 6721 · HR 6683

Fitted to (46)

OTTO-VERSAND 28 PW 5407 · OTTO-VERSAND 746 590 · PHILIPS 25 PT 4457 · PHILIPS 25 PT 4457/01 · PHILIPS 25 PT 4457/21 · PHILIPS 25 PT 4457/58 · PHILIPS 25 PT 4458 · PHILIPS 25 PT 5007 · PHILIPS 25 PT 5007/58 · PHILIPS 28 HT 5404 · PHILIPS 28 HT 5404/01 Z · PHILIPS 28 HT 5404/05 Z · PHILIPS 28 HW 6404 · PHILIPS 28 HW 6404/01 Z · PHILIPS 28 PT 4406 · PHILIPS 28 PT 4406/01 · PHILIPS 28 PT 4406/58 · PHILIPS 28 PT 4418 · PHILIPS 28 PT 4426 · PHILIPS 28 PT 4426/01 · PHILIPS 28 PT 4457 · PHILIPS 28 PT 4457/01 · PHILIPS 28 PT 4457/58 · PHILIPS 28 PT 4458 · PHILIPS 28 PV 6006 · PHILIPS 28 PW 5407 · PHILIPS 28 PW 5407/01 · PHILIPS 28 PW 5407/05 · PHILIPS 28 PW 6006 · PHILIPS 28 PW 6006/01 · PHILIPS 28 PW 6006/05 · PHILIPS 28 PW 6006/21 · PHILIPS 28 PW 6006/25 · PHILIPS 28 PW 6006/48 · PHILIPS 28 PW 6006/58 · PHILIPS 28 PW 6421 · PHILIPS 28 PW 6517 · PHILIPS 28 PW 6517/01 · PHILIPS 28 PW 6517/05 · PHILIPS 32 PV 6006 · PHILIPS 32 PW 6517 · PHILIPS 32 PW 6517/01 · PHILIPS 70 TA 4416 · PHILIPS 70 TA 4416/03 · PHILIPS CHASIS L 01.1 E · PHILIPS CHASIS L 01.2 E AA
