HR 7841

type ST · family 1XP1 · 23.8 kV maximum anode voltage · 90° deflection · 3 windings · 258 g

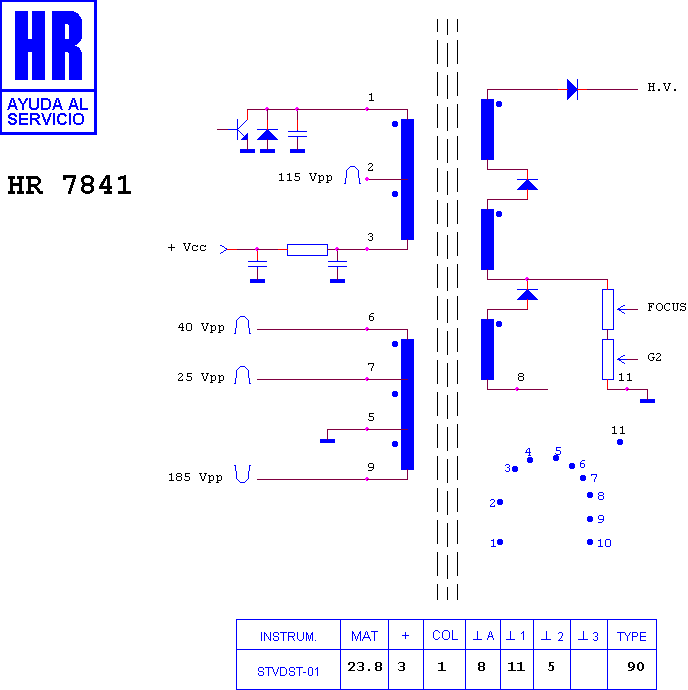

Schematic diagram for HR 7841
schematic

Manufacturer equivalents (23)

6174 J 8009 H · 6174 V 8009 E · 6174 V 8009 H · 6174V8009A · 93-4372 · 95-04372 · 95-4372 · 95-4372-01 · 95-4372-03 · 95-4510 · 95-4510-01 · 95-4510-02 · 95-4606-01 · 95-4617 · 95-4617-01 · 95-4617-03 · 95-4617-04 · 95-4617-P05 · 95-4622 · 95-4622-01 · 95-4622-P05 · 95-4622-P06 · KT 8001

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6580 · HR 6106 · HR 7386 · HR 7445 · HR 8953 · HR 6506 · HR 7096 · HR 8206 · HR 8341 · HR 6512 · HR 7616 · HR 8377

Fitted to (32)

ZENITH 2083 · ZENITH 2153 BT · ZENITH 2953 BT · ZENITH 3453 BT · ZENITH A 32 B 41 W · ZENITH B 36 A 242 F · ZENITH C 20 A 02 GM · ZENITH C 222 BT · ZENITH CHASIS SAM · ZENITH CHASIS SAR · ZENITH CHASIS SAY · ZENITH H 27 F 36 DT · ZENITH SAR 2053 BT · ZENITH SAR 2153 BT · ZENITH SAR 2953 BT · ZENITH SAR 3471 BT · ZENITH SAY 2053 BT · ZENITH SAY 2953 BT · ZENITH SAY 3471 BT · ZENITH SJ 2722 LK 7 · ZENITH SJ 2722 LK 8 · ZENITH SJ 2724 M 6 · ZENITH SJ 2724 N 6 · ZENITH SJ 2726 EW 6 · ZENITH SJ 5722 LK 8 · ZENITH SL 2722 LK · ZENITH SS 2728 BG · ZENITH SS 6718 LK · ZENITH SY 2568 S · ZENITH SY 2772 DT · ZENITH Z 32 HD · ZENITH ZY 2772 DT
