HR 7616

type ST · family 1XP1 · 18.5 kV maximum anode voltage · 90° deflection · 3 windings · 264 g

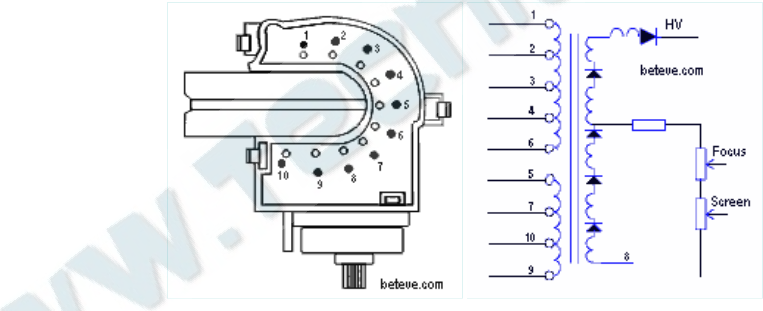

Schematic diagram for HR 7616
schematic

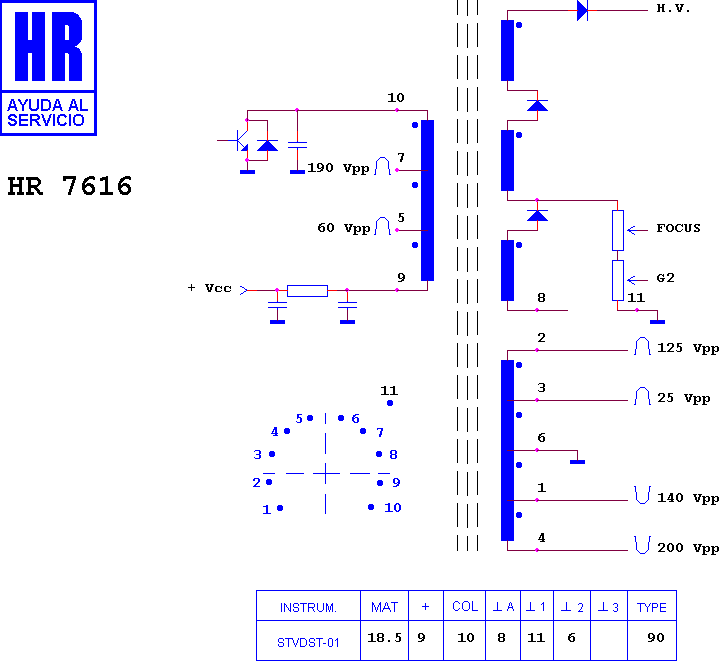

Schematic diagram for HR 7616
pin-out diagram

Manufacturer equivalents (10)

2859 152 510 · 32859 152 510 · CP 66 · FAT 30726 · FCM 2014 FL · FCM 2014 IL · FCM 2015 NL · FCM14A025 · KT 10.002 · TVC/131

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7083 · HR 7688 · HR 7133 · HR 6506 · HR 7213 · HR 7384 · HR 7065 · HR 7243 · HR 7445 · HR 7407 · HR 7529 · HR 6106

Fitted to (31)

AKAI CT 1415 · CCE HPS 1415 · NOBLEX SAT 143 · NOBLEX TVC 20" · NOKIA - ITT 143 · NOKIA - ITT SAT 20" · OOSUNG CT 133122 · SAMSUNG C 133122 · SAMSUNG CB 3312 ZS · SAMSUNG CB 3351 · SAMSUNG CB 3351 X · SAMSUNG CB 3352 X · SAMSUNG CB 3361 Z · SAMSUNG CF 3355 Z · SAMSUNG CHASIS P 585 C · SAMSUNG CHASIS P 68 14" MINI NECK · SAMSUNG CHASIS P 68 SM · SAMSUNG CI 3312 · SAMSUNG CI 3312 Z · SAMSUNG CI 3352 · SAMSUNG CI 3352 X · SAMSUNG CI 3352 XT · SAMSUNG CI 5052 · SAMSUNG CI 5052 X · SAMSUNG CI 5052 XT · SAMSUNG CN 3229 V · SAMSUNG CN 3329 V · SAMSUNG CN 3338 V · SAMSUNG CN 3362 V · SAMSUNG CN 3382 V · SAMSUNG CN 3383 V
