HR 6506

type ST · family 1BS2 · 20.4 kV maximum anode voltage · 90° deflection · 3 windings · 366 g

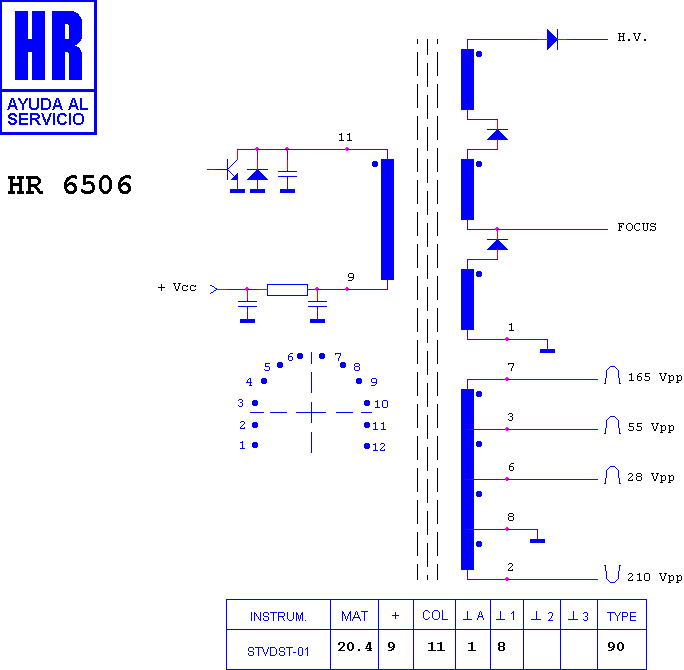

Schematic diagram for HR 6506
schematic

Manufacturer equivalents (11)

003160001 · 29201.028.53 · 29221.028.53 · 777 181 9 · 8 669 485 030 · FAT30240 · HR 6506 · KN30240 · M 29201.028.53 · RO729 · TR729

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6512 · HR 6596 · HR 8341 · HR 7186 · HR 7529 · HR 8448 · HR 7185 · HR 7110 · HR 6286 · HR 8481 · HR 6394 · HR 8021

Fitted to (35)

BLAUPUNKT 7 664 010 · BLAUPUNKT 7 664 011 · BLAUPUNKT 7 664 012 · BLAUPUNKT 7 664 014 · BLAUPUNKT 7 664 015 · BLAUPUNKT 7 665 014 · BLAUPUNKT CHASIS FM 241.0 · BLAUPUNKT CHASIS FM 241.00 · BLAUPUNKT PM 37-42 · BLAUPUNKT PM 37-43 · BLAUPUNKT PM 37-43 EI · BLAUPUNKT PM 37-43 O · BLAUPUNKT PM 37-43 OIRT · BLAUPUNKT PM 37-43 VT · BLAUPUNKT PM 37-43 VT EI · GRUNDIG 37-060 · GRUNDIG 37-060 OIRT · GRUNDIG 37-060 TXT · GRUNDIG 37-640 TT/GB · GRUNDIG 37-640 TXT · GRUNDIG 3748 · GRUNDIG CHASIS CUC 6300 · GRUNDIG P 37-060 · GRUNDIG P 37-060 OIRT · GRUNDIG P 37-060 TXT · GRUNDIG P 37-640 TT/GB · GRUNDIG P 37-640 TXT · GRUNDIG P 3748 · GRUNDIG SUPER COLOR P · MINERVA CHASIS CUC 6300 · MINERVA P 3748 · SIEMENS CHASIS CM 9300 · SIEMENS FC 202 · SIEMENS FC 202 K 6 · SIEMENS FC 202 V 6
