HR 7243

type ST · family 1SP · 20 kV maximum anode voltage · 90° deflection · 4 windings · 362 g

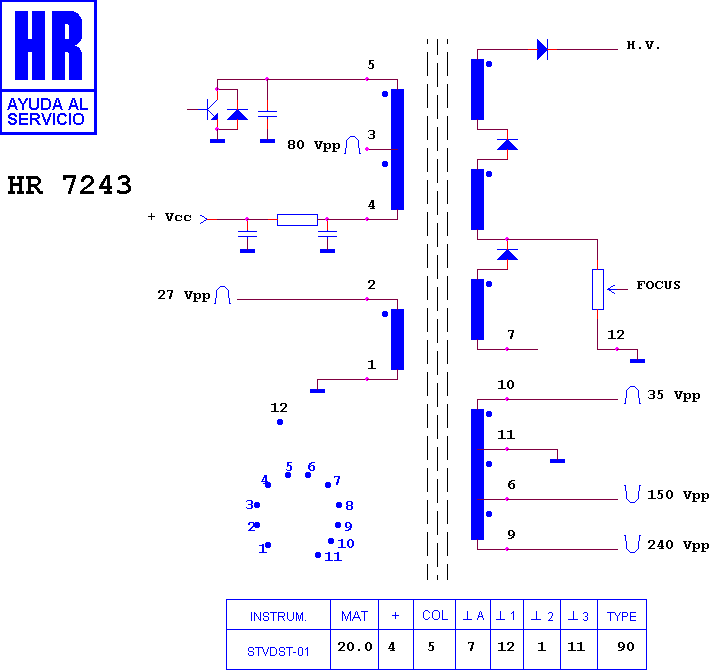

Schematic diagram for HR 7243
schematic

Manufacturer equivalents (12)

1-439-416-51 · 1-439-416-52 · 1-439-493-00 · 1-439-493-11 · 1-439-493-12 · 1-439-793-11 · 1-453-173-00 · 1-453-173-11 · AFS 336 · KN35279N · NX1650 · UX 1650

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7411 · HR 7403 · HR 7407 · HR 7415 · HR 6610 · HR 8752 · HR 80131 · HR 7083 · HR 7373 · HR 8782 · HR 8272 · HR 7736

Fitted to (15)

SONY KT M 2100 E · SONY KV A 2910 B · SONY KV C 2970 B · SONY KV M 2100 E · SONY KV M 2100 K · SONY KV M 2101 D · SONY KV M 2101 T · SONY KV M 2140 E · SONY KV M 2150 E · SONY KV M 2155 K · SONY KV M 2160 K · SONY KV M 2161 K · SONY KV M 2511 E · SONY KV M 2530 E · SONY KV X 2521 U
