HR 7727

type ST · family 1XP1 · 30.1 kV maximum anode voltage · 90° deflection · 3 windings · 260 g

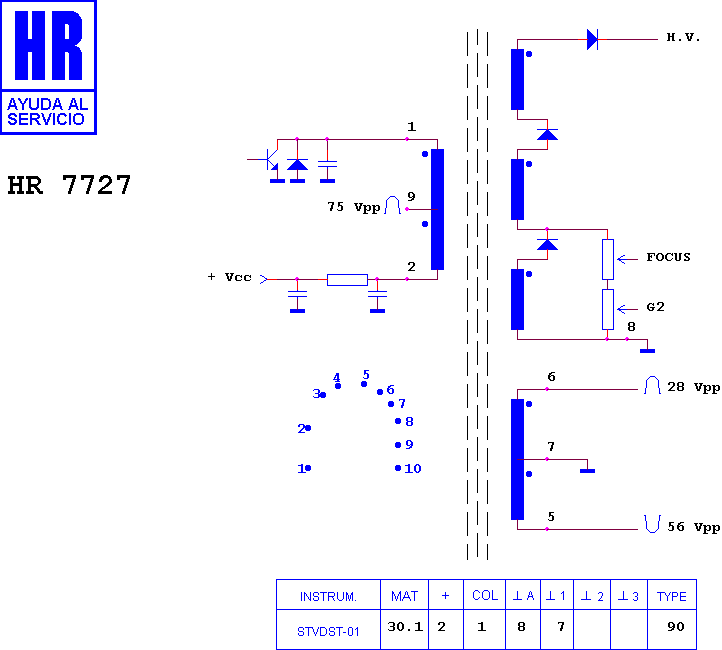

Schematic diagram for HR 7727
schematic

Manufacturer equivalents (4)

300 036 6 · 4922-038 · 4992-038 · FAT30709

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8693 · HR 8608 · HR 8191 · HR 7574 · HR 7595 · HR 7345 · HR 8129 · HR 8496 · HR 7549

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (10)

HINARI CDTV 2 · HINARI CT 15 · HINARI TV+CD COMBINATION · HINARI TV+VIDEO COMBINATION · HINARI VTV 200 · NIKKAI NT 21 · ROBERTS CA 2132 SK · ROBERTS MT 21 · SILVER CA 2132 SK · SILVER CA 2158
