HR 7724

type ST · family 1XP1 · 26.7 kV maximum anode voltage · 110° deflection · 3 windings · 260 g

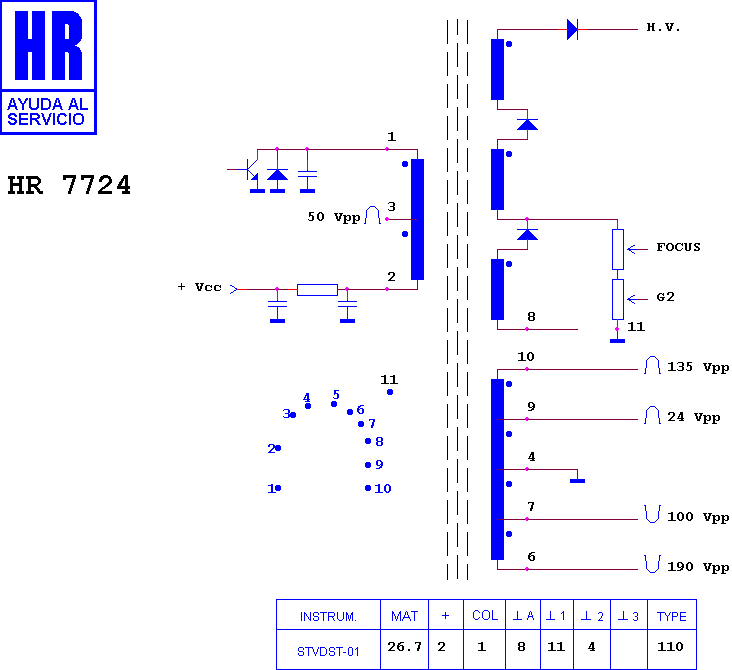

Schematic diagram for HR 7724
schematic

Manufacturer equivalents (4)

23226416 · 46-801032-3 · TFB 4029 · TFB 4029 AD

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8845 · HR 8901 · HR 8932 · HR 8332 · HR 8326 · HR 8578 · HR 8952 · HR 8837 · HR 8507 · HR 8701 · HR 6277 · HR 7062

Fitted to (9)

QUASAR C 136 · QUASAR C 136 S1 · QUASAR WL 9439 BP 1 · QUASAR WQ 9410 BQ 1 · QUASAR WQ 9411 Q · QUASAR YWQ 9410 BQ 1 · QUASAR YWQ 9411 Q · QUASAR YWQ 9420 BK 1 · TOSHIBA GPA 2181
