HR 6245

type ST · family 1BS1 · 29.7 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

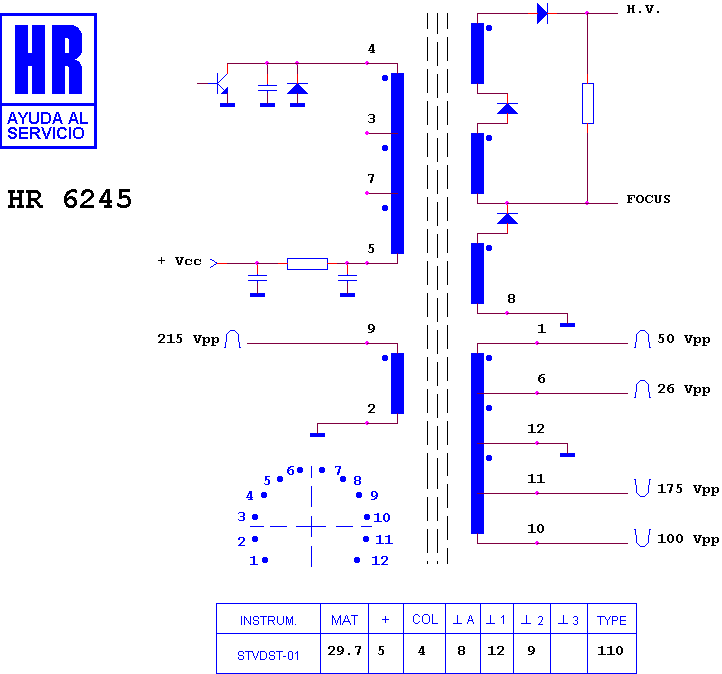

Schematic diagram for HR 6245
schematic

Manufacturer equivalents (15)

003370103 · 0047 328 400 · 260.813 · 309 311 957 · 472384.00 · 473284.00 · 473284.01 · 534 TX 0238 · 84230265 · FAT3846 · HR 6245 · KN3846 · ME/6299-00 · RO923 · TR923

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6723 · HR 7288 · HR 8845 · HR 8487 · HR 8151 · HR 8117 · HR 8015 · HR 8332 · HR 8578 · HR 8995 · HR 8305 · HR 6272

Fitted to (40)

FERGUSON-THORN-EMI 78 M 5 · NORDMENDE 0.520 J · NORDMENDE 787.506 B 00 · NORDMENDE 787.507 B 00 · NORDMENDE 787.508 B 00 · NORDMENDE 787.520 B 00 · NORDMENDE 8.520 A · NORDMENDE 8.520 E · NORDMENDE 8.520 J · NORDMENDE 990.520 J · NORDMENDE CHASIS F 17 · NORDMENDE CHASIS F 17 33" · NORDMENDE CHASIS ICC 5415 · NORDMENDE FUTURA VISION · NORDMENDE FUTURA VISION PIP · SABA CHASIS SX 50 AD 36" · SABA CHASIS SX 50 PIP 36" · SABA CHASIS SX 50 SAT 36" · SABA T 9100 · SABA T 9100 AD · SABA T 9100 AD PIP · SABA T 9100 MULTI · SABA T 9100 VT PIP · TELEFUNKEN 330 PIP · TELEFUNKEN 8500 · TELEFUNKEN 8500 MV · TELEFUNKEN 8500 MV P · TELEFUNKEN 8500 MV PS · TELEFUNKEN A 8500 MV · TELEFUNKEN CHASIS 514 954 214 · TELEFUNKEN CHASIS 514 954 627 · TELEFUNKEN CHASIS 618 33" · TELEFUNKEN CHASIS 618 A 33 · TELEFUNKEN P 8500 · TELEFUNKEN P 8500 MV · TELEFUNKEN PALCOLOR A · TELEFUNKEN PALCOLOR P · TELEFUNKEN PALCOLOR SP · TELEFUNKEN SP 330 · TELEFUNKEN SP 330 PIP
