HR 7687

type ST · family 1XP1 · 19.9 kV maximum anode voltage · 90° deflection · 4 windings · 290 g

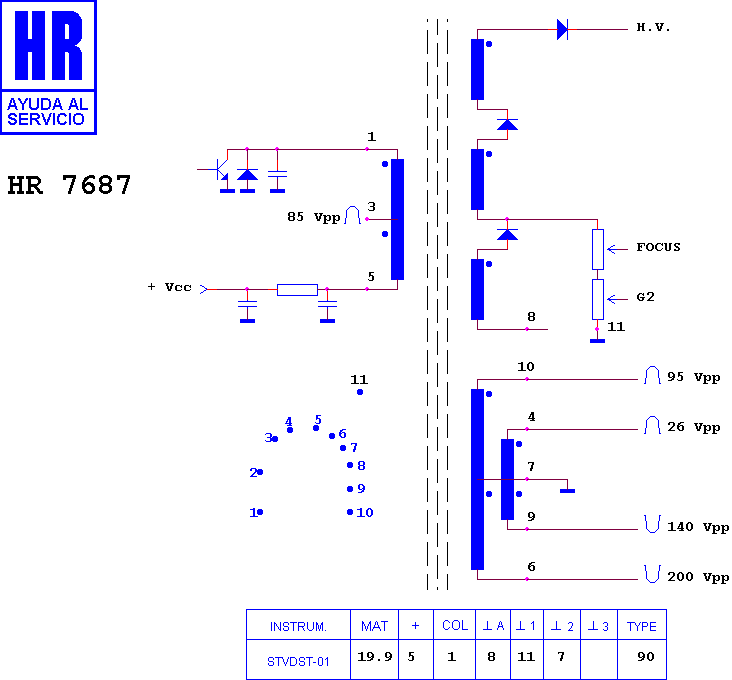

Schematic diagram for HR 7687
schematic

Manufacturer equivalents (15)

003081045 · 152355 · 181297 · 1813482 · AM 152355 · AM 181297 · AM 1813482 · FCK 14 B 002 · FCK 14 B 2 · FCK 14 B 2 A · LTF 00 CPGS 005 · LTF 00 CPSM 007 · RO 300 · TR 300 · TR 7436

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7783 · HR 7791 · HR 7464 · HR 7518 · HR 7439 · HR 7918 · HR 8358 · HR 7648 · HR 8677 · HR 8140 · HR 7978 · HR 7073

Fitted to (22)

AIWA TV/VIDEO COMBI VX-T 1000 MK II · AIWA TV/VIDEO COMBI VX-T 1010 · AIWA TV/VIDEO COMBI VX-T 1010 KNT · AIWA TV/VIDEO COMBI VX-T 1100 AE · AIWA VXT 100 MK II · AIWA VXT 1000 MK 2 · AIWA VXT 1000 MK II · AIWA VXT 1010 · AIWA VXT 1010 K · AIWA VXT 1010 KNT · AMSTRAD TV/VIDEO COMBINATION · AMSTRAD TVR 3 · BUSH-MURPHY-RANK BTV 14 · FUNAI TVCR 13 E 1 · FUNAI TVCR 14 MK 2 · FUNAI TVCR 14 MK II · FUNAI TVCR 1405 · FUNAI TVR 1400 · FUNAI TVR 1400 HC · SEARS SRV 1304 S · TEAC MV 1480 · ZENITH SRV 1304 S
