HR 7612

type ST · family 1XP1 · 23.1 kV maximum anode voltage · 90° deflection · 3 windings · 260 g

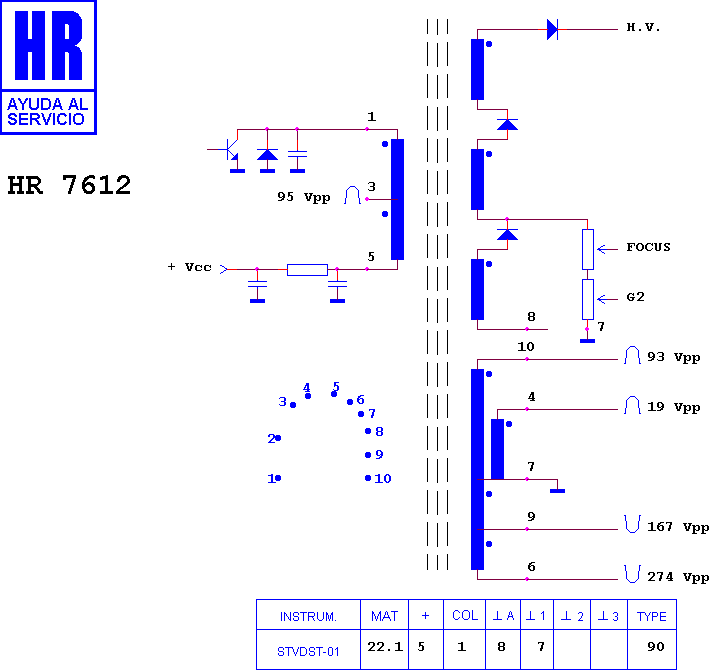

Schematic diagram for HR 7612
schematic

Manufacturer equivalents (16)

003141044 · 1813481 · 241174 · 9A01811800 · AFS 290 · AM 1420111 · AM 1813481 · AM 241174 · FAT30093 · FCM 20 B 010 · HR 7612 · KN30093 · ME/6457-00 · RO916 · TR1083 · TR916

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7850 · HR 8773 · HR 8820 · HR 6459 · HR 8135 · HR 7921 · HR 6536

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (18)

ALBA CTV 920 · AMS COLOUR TELEVISION · AMS COLOUR TV/SATELLITE · AMS CTV 2114 · AMS CTV 920 · AMS STV 20 · AMS STV 20 E · AMS STV 2104 · FIDELITY CTV 920 · FUNAI 20 RS · FUNAI 2000 · FUNAI 2000 A · FUNAI 2000 MK 2 · FUNAI 2003 · FUNAI 2003 A · FUNAI CHASIS MK 5 · FUNAI TVR 2000 MK 2 · TEAC CTM 48 RC
