HR 6536

type ST · family 1BS1 · 19.9 kV maximum anode voltage · 90° deflection · 5 windings · 340 g

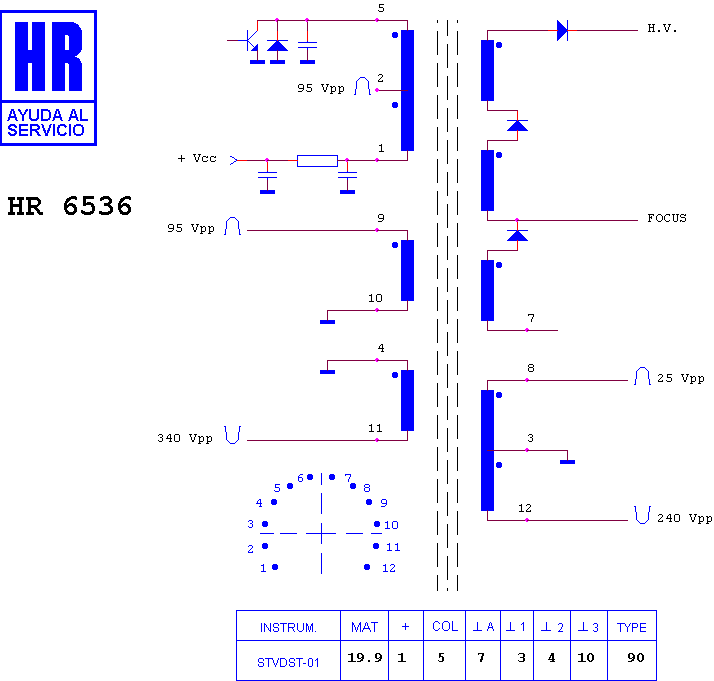

Schematic diagram for HR 6536
schematic

Manufacturer equivalents (3)

185134 · 2 G 25001-501 · 2625001

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 80016 · HR 7160 · HR 7612 · HR 7136

Fitted to (53)

GENERAL ELECTRIC 81932 A 01 · GENERAL ELECTRIC 81933 A 01 · GENERAL ELECTRIC 82033 A 01 · GENERAL ELECTRIC 82040 A 01 · GENERAL ELECTRIC 82041 A 01 · GENERAL ELECTRIC 82041 B 01 · GENERAL ELECTRIC 82042 A 01 · GENERAL ELECTRIC 82042 B 01 · GENERAL ELECTRIC CTC 136 AC · GENERAL ELECTRIC CTC 136 AD · GENERAL ELECTRIC CTC 136 D · GENERAL ELECTRIC CTC 136 P · RCA CTC 136 AA · RCA CTC 136 AB · RCA CTC 136 AC · RCA CTC 136 AD · RCA CTC 136 D · RCA CTC 136 E · RCA CTC 136 F · RCA CTC 136 G · RCA CTC 136 J · RCA CTC 136 P · RCA CTC 136 R · RCA CTC 136 T · RCA CTC 136 U · RCA CTC 136 W · RCA FPR 471 TI · RCA FPR 472 TR 1 · RCA FPR 472 TR 2 · RCA FPR 473 B 1 · RCA FPR 474 BR 1 · RCA FPR 474 BR 2 · RCA FPR 476 DR 1 · RCA FPR 476 DR 2 · RCA FPR 478 ER 1 · RCA FPR 478 ER 2 · RCA FPR 483 ER 1 · RCA FPR 485 BR I · RCA FPR 485 WR 1 · RCA FPR 487 WR 1 · RCA FPR 500 W1/W2 · RCA FPR 505 W1/W2 · RCA FPR 510 WR 1 · RCA FPR 510 WR 2 · RCA FPR 510 WR 3 · RCA FPR 515 WR 1 · RCA FPR 515 WR 2 · RCA FPR 515 WR 3 · RCA FPR 518 WR 1 · RCA FXR 425 E1/E2 · RCA FXR 469 ER1/2 · RCA FXR 469 WR 1 · RCA FXR 469 WR 2

Search this part in the full database
