HR 7497

type ST · family 1YP · 31.5 kV maximum anode voltage · 110° deflection · 4 windings · 410 g

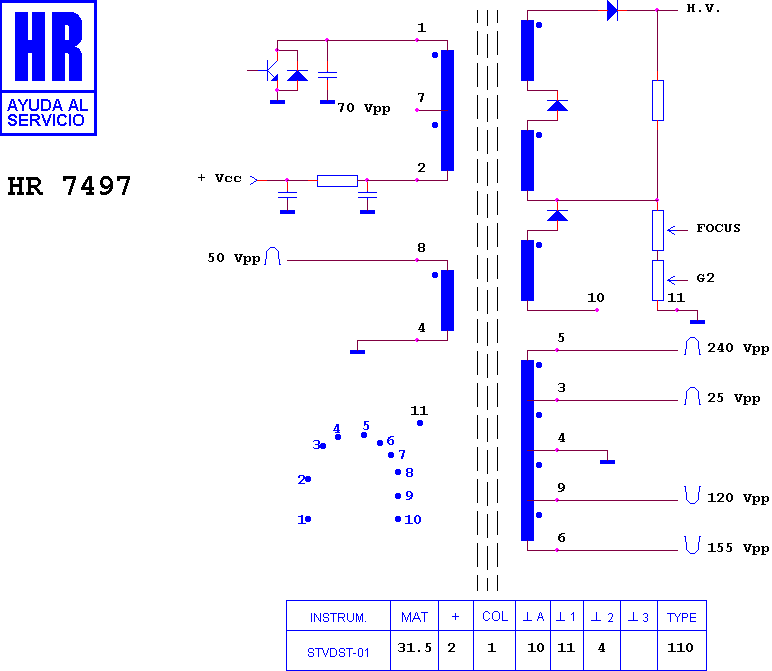

Schematic diagram for HR 7497
schematic

Manufacturer equivalents (17)

044 115 4 · 100913.50 · 40327-13 · 40327-13 C · 441154 · F 2015 BM · F 2018 BM · F 2025 BM · F2015BMZZ · F2018BMZZ · FAT30654 · HR 7497 · JF0101-01131 · KF 58395 S · RTRNF2015BMZZ · RTRNF2018BMZZ · RTRNF2025BMZZ

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8520 · HR 8833 · HR 8320 · HR 80081 · HR 8801 · HR 8149 · HR 80126 · HR 8596 · HR 80057 · HR 8966 · HR 6585 · HR 80051

Fitted to (23)

SHARP 66 AS 06 · SHARP 66 AS 06 H · SHARP 70 AS 06 S · SHARP CHASIS BCTV · SHARP CHASIS BCTV 25" · SHARP CHASIS BCTV 28" · SHARP CHASIS BCTV-A · SHARP CHASIS BCTV-A 1 · SHARP CHASIS BCTV-A 2 · SHARP DV 5932 H · SHARP DV 5935 H · SHARP DV 5935 IR · SHARP DV 5937 H · SHARP DV 5940 H · SHARP DV 6332 S · SHARP DV 6332 SN · SHARP DV 6345 S · SHARP DV 6345 SN · SHARP DV 6635 H · SHARP DV 6635 IR · SHARP DV 7035 S · SHARP DV 7045 S · SHARP DV 7045 SN
