HR 7416

type ST · family 1SS1 · 22 kV maximum anode voltage · 90° deflection · 4 windings · 341 g

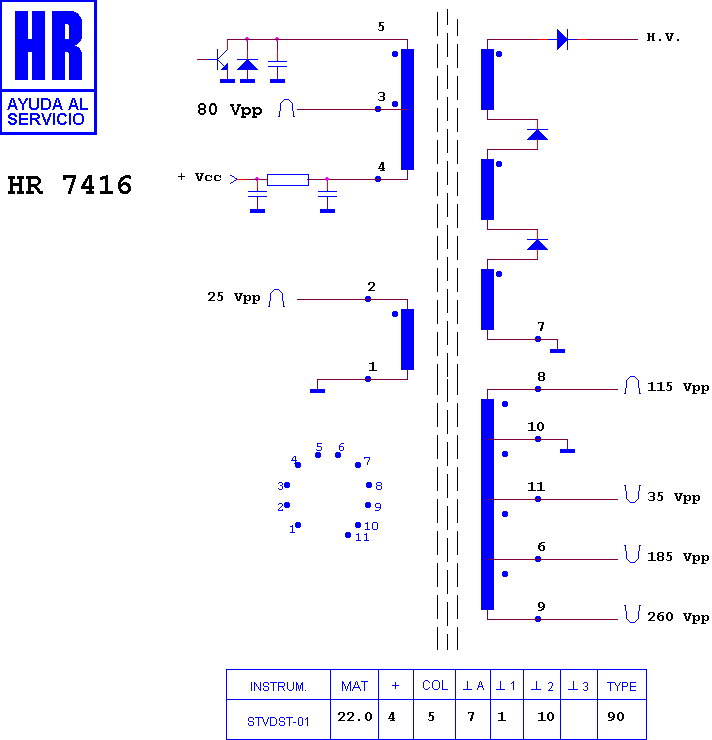

Schematic diagram for HR 7416
schematic

Manufacturer equivalents (21)

1-439-142-21 · 1-439-421-00 · 1-439-421-11 · 1-439-421-12 · 1-439-421-21 · 1-439-421-51 · 1-439-421-61 · 1-439-424-11 · 1-439-424-21 · 1-439-424-31 · 1-453-142-11 · 1-453-142-21 · 143942141 · FAT 30394 · KN 30394 · NX 1700 S · NX 1701 · NX 1702 · NX M1701 · UX 1700 S · UX 1702

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7598 · HR 7597 · HR 8820 · HR 7058 · HR 8263 · HR 7585 · HR 8143 · HR 7563 · HR 7854 · HR 7584 · HR 7596 · HR 8677

Fitted to (58)

SONY 13 M 10 · SONY DDM 2800 CS · SONY KV 13 M 10 · SONY KV 13 TR 28 · SONY KV 13 TR 29 · SONY KV 13 TX 29 · SONY KV 13 V 50 · SONY KV 14 R 10 · SONY KV 14 R 10 C · SONY KV 1404 AS · SONY KV 1404 GE · SONY KV 1404 M 3 · SONY KV 1404 ME · SONY KV 1404 S · SONY KV 1404 WP · SONY KV 1414 AS · SONY KV 1414 S · SONY KV 1414 WR · SONY KV 1424 RD · SONY KV 1430 R · SONY KV 1434 M 3 · SONY KV 1434 M 3 B · SONY KV 1440 · SONY KV 1440 B · SONY KV 1440 WR · SONY KV 1441 · SONY KV 1441 B · SONY KV 1441 WR · SONY KV 1460 R · SONY KV 1474 MT · SONY KV 1474 MTA · SONY KV 1483 RWP · SONY KV 1484 GE · SONY KV 1484 GET · SONY KV 1484 MT · SONY KV 1484 MTA · SONY KV 1484 P · SONY KV 1484 S · SONY KV 1670 MT · SONY KV 1684 CH · SONY KV 1684 GE · SONY KV 1684 GET · SONY KV 1684 MT · SONY KV 1914 WR · SONY KV 1970 MT · SONY KV 1984 AS · SONY KV 1984 GE · SONY KV 1984 MT · SONY KV 1984 MTJ · SONY KV 20 M 10 C · SONY KV 20 S 10 · SONY KV 21 R 10 C · SONY KV 21 RC 10 C · SONY KV 21 RS 10 C · SONY KV 2160 · SONY KV 2180 R · SONY KV 2190 RS · SONY KV MT 1300
