HR 7389

type ST · family 1AP1 · 27.9 kV maximum anode voltage · 110° deflection · 3 windings · 328 g

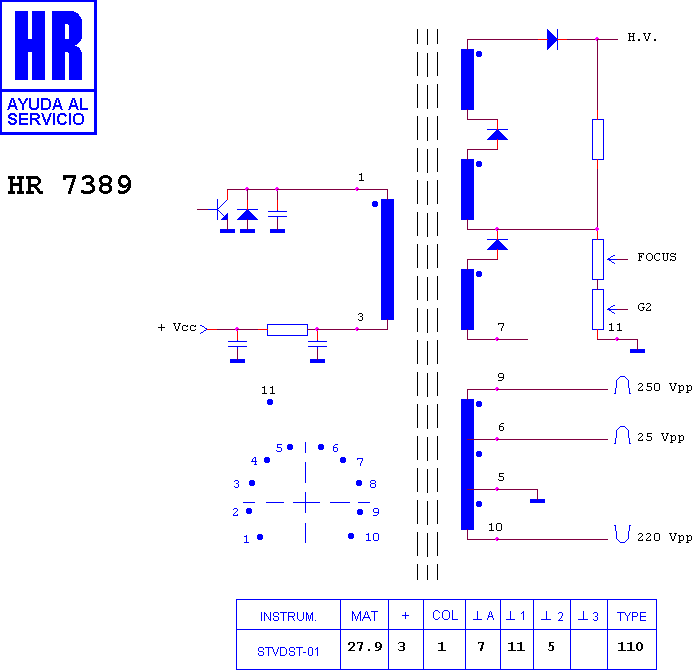

Schematic diagram for HR 7389
schematic

Manufacturer equivalents (1)

28820061/0

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8060 · HR 8776 · HR 5809 · HR 6728 · HR 8878 · HR 8009 · HR 7214 · HR 7225 · HR 8970 · HR 8919 · HR 5808 · HR 7344

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (4)

SAMBER'S / NUOVA SAMBER'S MONITOR · SAMBER'S / NUOVA SAMBER'S POLO 14-20 · ULTRAVOX MONITOR · ULTRAVOX POLO 14-20
