HR 7197

type ST · family 1NP1 · 20.6 kV maximum anode voltage · 90° deflection · 3 windings · 278 g

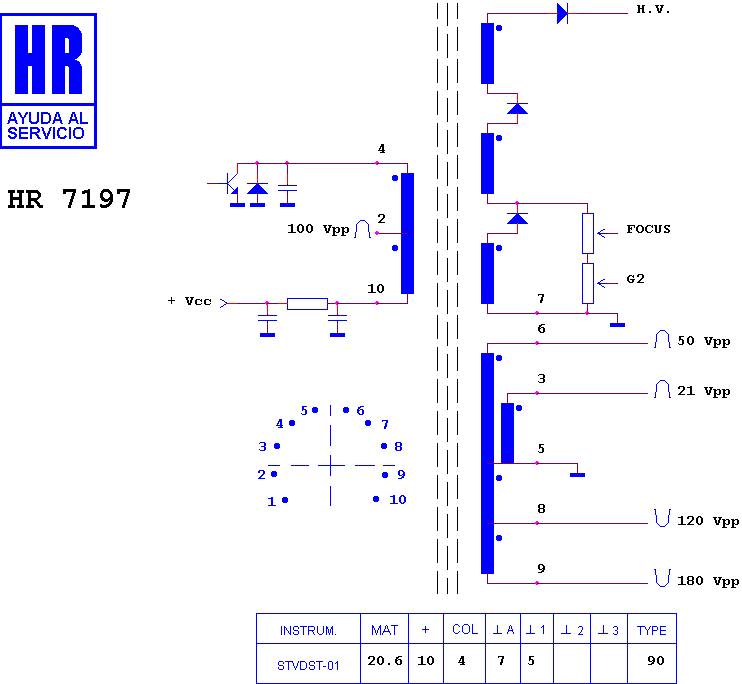

Schematic diagram for HR 7197
schematic

Manufacturer equivalents (2)

FCC 2015 CE · ME/6296-00

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7073 · HR 8087 · HR 7734 · HR 6022 · HR 7830 · HR 6090 · HR 7058 · HR 7721 · HR 7584 · HR 7596 · HR 6407 · HR 6408

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.
