HR 7174

50.4 kV maximum anode voltage · 110° deflection · 3 windings · 410 g

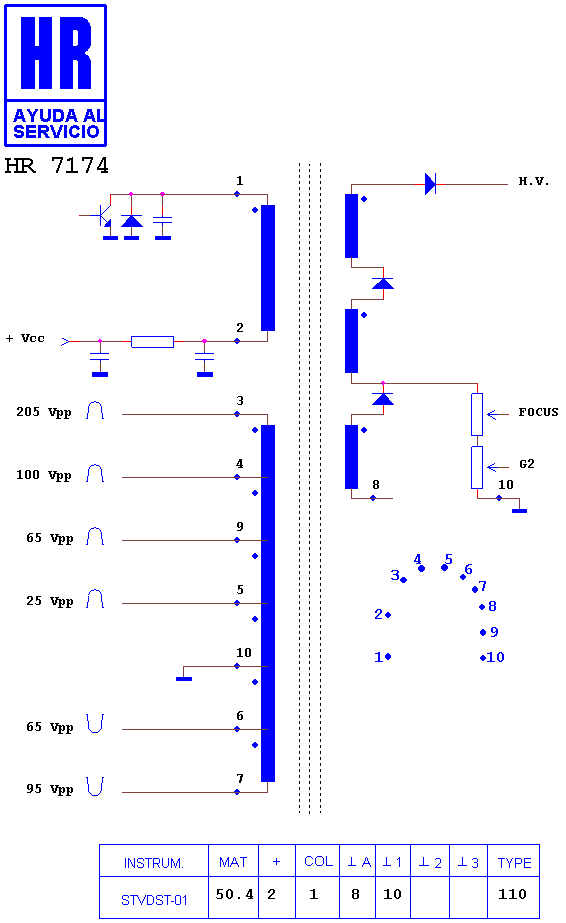

Schematic diagram for HR 7174
schematic (archived)

Manufacturer equivalents (4)

242253102472 · 53102472 · JF0501-2136 · JF0501-2136B

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8951 · HR 8900 · HR 80109 · HR 7222 · HR 8388 · HR 8552 · HR 8430 · HR 8703 · HR 8419 · HR 80039 · HR 80028 · HR 8769

Fitted to (16)

PHILIPS 29 PT 2252 · PHILIPS 29 PT 3224 · PHILIPS 29 PT 3224/56 R · PHILIPS 29 PT 3224/67 R · PHILIPS 29 PT 3224/69 R · PHILIPS 29 PT 3224/71 R · PHILIPS 29 PT 3323 · PHILIPS 29 PT 5632 · PHILIPS 29 PT 5632/7 · PHILIPS 29 PT 5632/77 R · PHILIPS 29 PT 5632/78 R · PHILIPS 29 PT 5642 · PHILIPS 29 PT 5642 FVG · PHILIPS 29 PT 5642/77 · PHILIPS 29 PT 5642/78 · PHILIPS CHASIS L 04 A

Search this part in the full database
