HR 8823

type ST · family 1XP1 · 25.5 kV maximum anode voltage · 110° deflection · 3 windings · 290 g

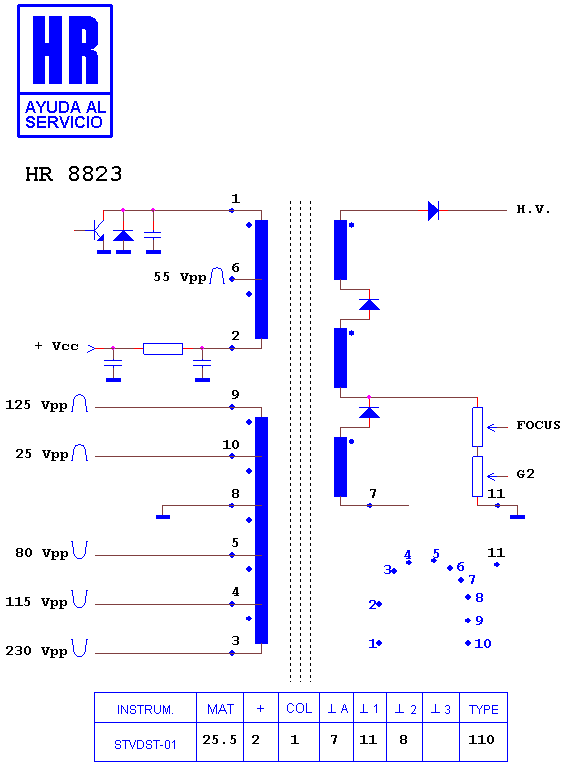

Schematic diagram for HR 8823
schematic (archived)

Manufacturer equivalents (6)

043214029 · 043214029 F · 3214029 · 3214029 F · FCK 14 B 025 A · S 43214029 F 0

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8769 · HR 8388 · HR 8419 · HR 80138 · HR 80039 · HR 7680 · HR 7387 · HR 6155 · HR 6270 · HR 6721 · HR 8275 · HR 7530

Fitted to (18)

AIWA TV/VIDEO COMBI VX-G 143 · AIWA VXG 143 · AIWA VXG 143 K · GRUNDIG 3715 GB · GRUNDIG 3725 FT GB · GRUNDIG TVR · GRUNDIG TVR 3715 GB · GRUNDIG TVR 3725 FT GB · MATSUI 1408 T · MATSUI 1420 T · MATSUI CTV/VCR COMBINATION ZX 801 · MATSUI TVR 180 · MATSUI ZX 801 · ORION C 1499 · ORION MD 17 S · ORION MD 18 · SANSUI 1312 · SANSUI COM 1312
