HR 7109

type ST · family 1AP2 · 20.4 kV maximum anode voltage · 90° deflection · 4 windings · 320 g

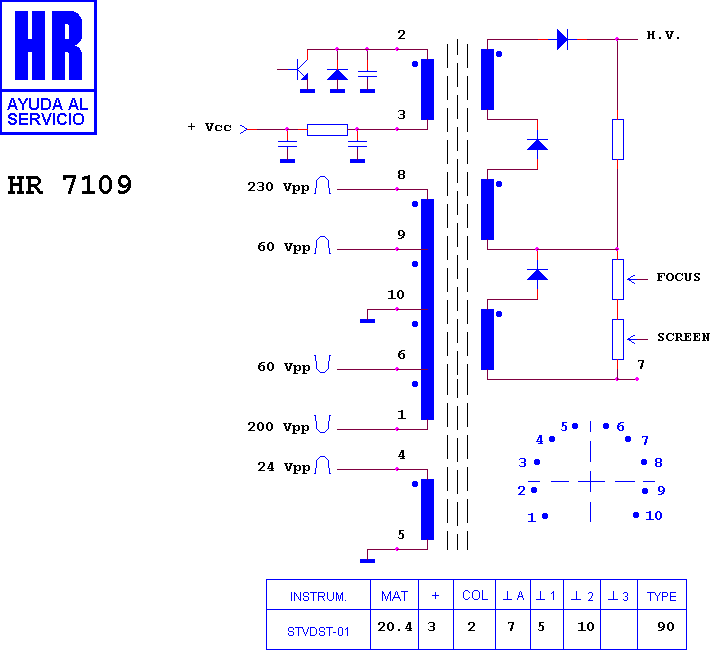

Schematic diagram for HR 7109
schematic

Manufacturer equivalents (1)

HR 7109

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 7175 · HR 7578 · HR 6125 · HR 7160 · HR 7341 · HR 8186 · HR 7592 · HR 7207 · HR 7189 · HR 7566 · HR 8559 · HR 6398

Notes

THIS HR TRANSFORMER HAS THE PIN GROUND OF FOCUS AND SCREEN POTENTIOMETERS CONNECTED INTERNALLY.

Fitted to (2)

UNIC CHASIS 6870 B · UNIC TVC 2021
