HR 6642

type ST · family 1BS1 · 35.7 kV maximum anode voltage · 110° deflection · 4 windings · 367 g

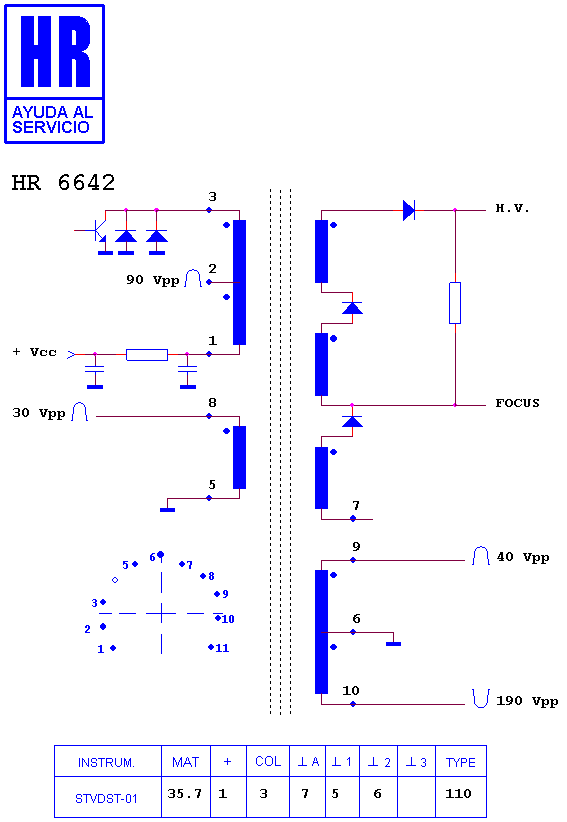

Schematic diagram for HR 6642
schematic

Manufacturer equivalents (9)

095-04134-01 · 095-04134-13 · 095-04134-19 · 095-4134-15 · 95-4134 · 95-4134-00 · 95-4134-01 · 95-5413-401 · KT 8003

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6643 · HR 8901 · HR 7288 · HR 8487 · HR 8237 · HR 8701 · HR 6671 · HR 8932 · HR 6604 · HR 6121 · HR 6069 · HR 8450

Fitted to (68)

ZENITH CM 144 C 3 A · ZENITH MONITOR · ZENITH PVR 5263 · ZENITH PVR 6069 · ZENITH PVY 5263 · ZENITH PVY 5263 DT · ZENITH PVY 6069 · ZENITH SF 2511 G 2 · ZENITH SF 2511 G 52 · ZENITH SF 2517 TR 2 · ZENITH SF 2517 TR 52 · ZENITH SF 2713 H 2 · ZENITH SF 2713 H 52 · ZENITH SF 2715 H 2 · ZENITH SF 2719 TR 52 · ZENITH SF 2789 W 2 · ZENITH SF 2799 Y 2 · ZENITH SF 5521 H 2 · ZENITH SF 5521 H 52 · ZENITH SF 5725 H 2 · ZENITH SF 5725 H 52 · ZENITH SF 5729 S 2 · ZENITH SF 5729 W 2 · ZENITH SF 5745 H 2 · ZENITH SF 5745 H 52 · ZENITH SF 5749 W 2 · ZENITH SF 5765 H 2 · ZENITH SF 5765 H 52 · ZENITH SF 5769 Y 2 · ZENITH SG 2713 H 9 · ZENITH SG 2715 H 9 · ZENITH SG 2719 TR 9 · ZENITH SG 2721 H 9 · ZENITH SG 2725 TR 9 · ZENITH SG 2727 H 9 · ZENITH SG 2789 W · ZENITH SG 2799 Y · ZENITH SG 5739 Y · ZENITH SG 5741 TR 9 · ZENITH SG 5745 H 9 · ZENITH SG 5749 BG · ZENITH SG 5749 S · ZENITH SG 5751 P 9 · ZENITH SG 5759 S · ZENITH SG 5759 Y · ZENITH SJ 2571 W · ZENITH SJ 2733 LK · ZENITH SJ 2735 LK · ZENITH SJ 2737 RK · ZENITH SJ 2739 TR · ZENITH SJ 274 LK 27" · ZENITH SJ 2743 LK · ZENITH SJ 2745 TR · ZENITH SJ 2771 W · ZENITH SJ 2775 BG · ZENITH SJ 3275 BG · ZENITH SJ 5745 EW · ZENITH SJ 5775 Y · ZENITH SJ 7735 LK · ZENITH SJ 7743 RK · ZENITH SJ 7775 BG · ZENITH SJ 9739 TR · ZENITH SJ 9771 S · ZENITH SR 3581 · ZENITH SS 2587 W2 · ZENITH SS 6589 W 2 · ZENITH SZ 60 Z 83 D 8 · ZENITH Z 60 Z 83 D 8
