HR 6569

type ST · family 1BP1 · 32.4 kV maximum anode voltage · 110° deflection · 5 windings · 380 g

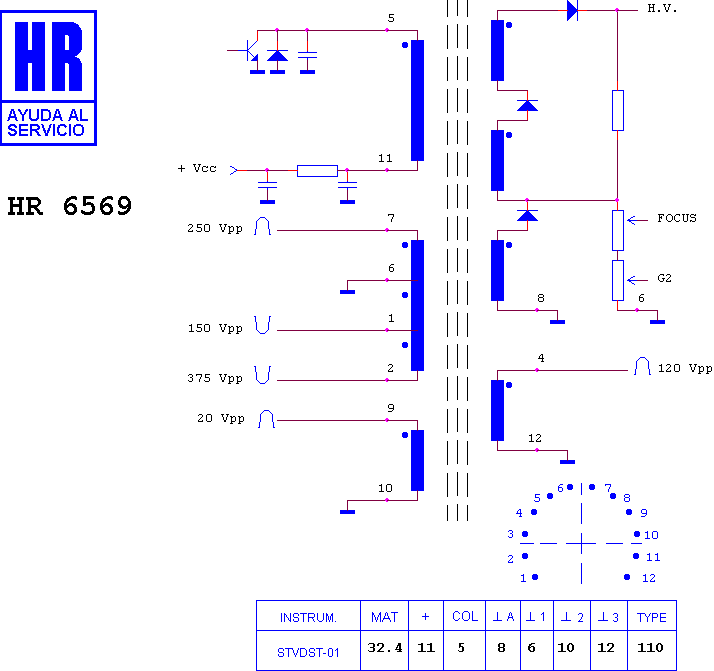

Schematic diagram for HR 6569
schematic

Manufacturer equivalents (12)

003321117 · 1182.1617 · 30002059 · 3392386 · 4031205110 · 437202.26 · 473202.26 · 7653806 · FAT 30710 · H 32-20 · RO 651 · TR 650

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 8962 · HR 8802 · HR 8891 · HR 8727 · HR 8955 · HR 46264 · HR 6458 · HR 6459

Fitted to (46)

ANSONIC 7299 · ANSONIC CHASIS 11 AK 16 · ANSONIC CHASIS 11 AK 16 A 1 · ANSONIC TVC 28" 16/9 PIP · AXXENT 7289 ST · CROWN - CROWN MUSTANG ACTV 1672 · CROWN - CROWN MUSTANG CHASIS 11 AK 16 · EUROLINE 7089 · EUROLINE 7298 · EUROLINE 7299 · EUROLINE CHASIS 11 AK 16 · EUROLINE CTV 7098 · FUNAI 28 A 443 · FUNAI CHASIS 11 AK 16 · PALLADIUM 7289 ST · PALLADIUM 7299 · PALLADIUM 7299 ST · PALLADIUM CHASIS 11 AK 16 · PALLADIUM PALLADIUM · PROSONIC CHASIS 11 AK 16 · PROSONIC CTV 7289 DVT · QUELLE CHASIS 11 AK 16 · QUELLE FT 8182 · SEG 7299 · SEG CHASIS 11 AK 16 · SEG CTV 7299 · SEG FESTIVAL 2000 · TECHLINE 7299 · TECHLINE CHASIS 11 AK 16 · UNIVERSUM 141.362 4 · UNIVERSUM 185.705 · UNIVERSUM 186.895 9 · UNIVERSUM CHASIS 11 AK 16 · UNIVERSUM FT 8170 · UNIVERSUM FT 8180 · UNIVERSUM FT 8182 · VESTEL 7289 · VESTEL 7289 ST · VESTEL 7299 · VESTEL CHASIS 11 AK 16 · VESTEL CHASIS 11 AK 16 16:9 · VESTEL CHASIS 11 AK 16 A 1 · VESTEL CHASIS 11 AK 18 · VESTEL CTV 7299 · VESTEL NEW YORK A AK 16 · VESTEL NEW YORK S AK 16
