HR 6453

type ST · family 1BP1 · 23.7 kV maximum anode voltage · 110° deflection · 3 windings · 389 g

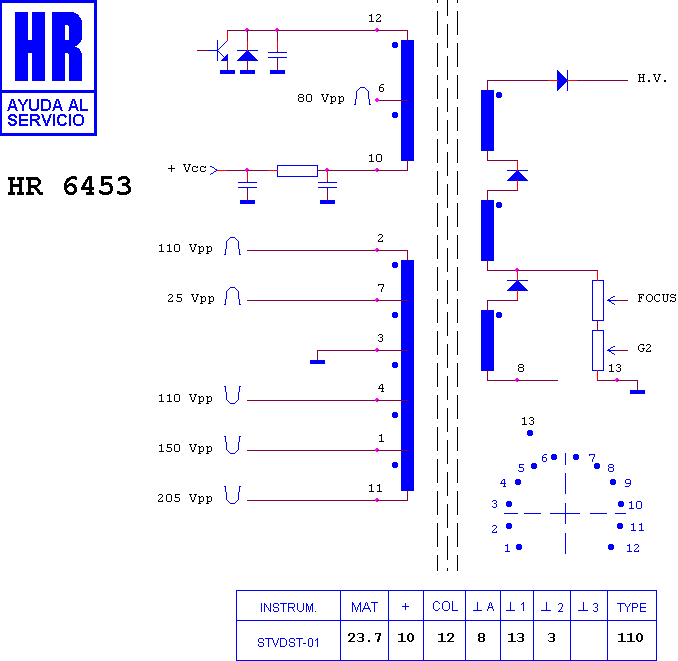

Schematic diagram for HR 6453
schematic

Manufacturer equivalents (6)

1132.0127 · 1182.0197 · 1182.0547 · 35 296 6018 · HR 6453 · ME/6322-00

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 6700 · HR 6180 · HR 6023 · HR 7423 · HR 7863 · HR 8393 · HR 7614 · HR 6005

Fitted to (38)

ANEX GIANT 3 · DAYMOND - HERTZ CHASIS T 501 DIGIT · DAYMOND - HERTZ CHASIS T 505 DIGIT · DAYMOND - HERTZ DIGIT 25" · DAYMOND - HERTZ DIGIT 28" · DAYMOND - HERTZ DIGIT 33" · ELCIT CHASIS T 501 DIGIT · ELCIT CHASIS T 505 DIGIT · ELCIT MD 2506 ST DIGIT · ELCIT MD 2806 ST DIGIT · ELCIT MD 3301 · ELCIT MD 3301 ST DIGIT · ELCIT RM 330 · ELCIT T 500 DIGIVISION · ELCIT T 501 · MAGNADYNE CHASIS T 500 · MAGNADYNE DIGIVISION T 500 · MAGNADYNE MD 3301 · MAGNADYNE RM 330 DIG · MAGNADYNE RM 330 ST · MAGNADYNE T 500 DIGIVISION · MAGNADYNE T 501 · MAGNADYNE T 505 · RADIOMARELLI CHASIS RM 330 · RADIOMARELLI CHASIS T 500 · RADIOMARELLI CHASIS T 500 DIGIVISION · RADIOMARELLI CHASIS T 501 DIGIT · RADIOMARELLI CHASIS T 505 DIGIT · RADIOMARELLI CHASIS T 605 · RADIOMARELLI DIGIVISION T 500 · RADIOMARELLI RM 252 ST DIGIT · RADIOMARELLI RM 254 ST DIGIT · RADIOMARELLI RM 282 ST DIGIT · RADIOMARELLI RM 284 ST DIGIT · RADIOMARELLI RM 330 · RADIOMARELLI RM 330 DIGIT · RADIOMARELLI RM 330 ST DIGIT · RADIOMARELLI RM 330-33
