HR 5804

type ST · family 1CBS · 32.7 kV maximum anode voltage · 110° deflection · 5 windings · 412 g

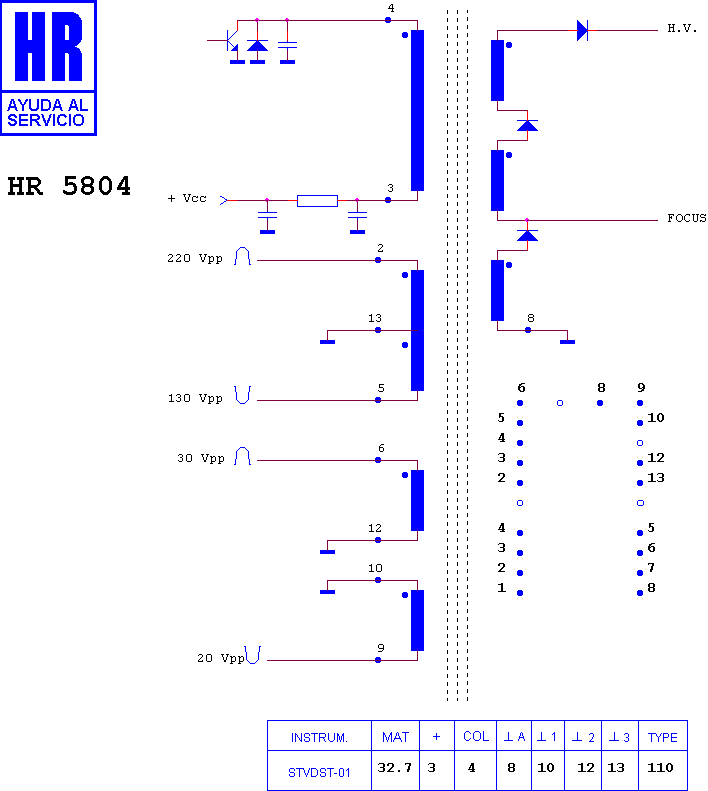

Schematic diagram for HR 5804
schematic

Manufacturer equivalents (9)

00 H 07015700 · 6157 1311 · FAT30150 · FM 0502 · FM 0502 B · FM 502 · FM 502 A · FM 502 B · ME/6491-00

Possible substitutes

Parts of a similar design. A shortlist to check, not a recommendation.

HR 5807 · HR 8905 · HR 8679 · HR 80044 · HR 8577 · HR 8474 · HR 8776 · HR 8699 · HR 6451 · HR 7295 · HR 6203 · HR 8444

Fitted to (33)

HITACHI CPT 2155 · HITACHI CPT 2166 · HITACHI CPT 2168 · HITACHI CPT 2188 · HITACHI CPT 2569 VT · HITACHI CPT 2869 VT · HITACHI CPT 416 · LUXOR 180 5566 · LUXOR 180 5568 · LUXOR 180 5568 9 · LUXOR 21 K 7 LD · LUXOR 28 K 7 LD · LUXOR 5568 · LUXOR K 7 LD · NECKERMANN 732/397 · NECKERMANN 732/605 · NECKERMANN 732/613 · NECKERMANN 732/915 · NECKERMANN PALLADIUM · PALLADIUM 732/397 · PALLADIUM 732/605 · PALLADIUM 732/613 · PALLADIUM 732/915 · PALLADIUM PALLADIUM · SALORA 1 K 70 D · SALORA 20 K 30 · SALORA 21 K 7 · SALORA 21 K 70 · SALORA 21 K 71 · SALORA 21 K 80 · SALORA CHASIS K 30 90§ · SKANTIC 180 55689 · SKANTIC 5568
